CCD检测系统 TR7600TL SIII

3D自动化测量

简介

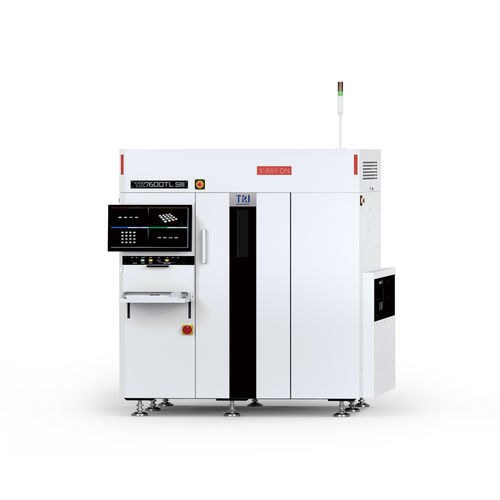

TR7600TL SIII 是一款具备平面CT可选功能的在线3D AXI检测系统，适用于最大 1200 × 660 mm 的大尺寸 PCB 的 X 射线检测。该系统将多单元行扫描成像与可变电压 X 射线源结合，可支持 2D、2.5D 及 3D 检测流程。

特性

• 3 或 5 单元行扫描 CCD 配置（9 或 15 传感器）
• 支持 CT 成像与 3D 切片模式（平面 CT 可选）
• 智能编程及配方管理以实现自动化检测

成像系统
相机：超高速行扫描 CCD 相机（3 或 5 单元；9 或 15 传感器）。
X 射线源：60–130 kV。
成像分辨率：10 μm–25 μm。
检测方法：2D、2.5D、3D 切片；平面 CT 可选。

运动平台与控制
X/Y/Z 轴：高精度滚珠丝杠驱动，配 AC 伺服控制。
X-Y 轴分辨率：不适用。

板件处理
最大 PCB 尺寸：1200 × 660 mm。
支持 PCB 厚度：0.6–7 mm。
最大 PCB 重量：12 kg。
顶端间隙示例：@25 μm → 50 mm；@20 μm → 50 mm；@15 μm → 30 mm；@10 μm* → 15 mm。
底部间隙示例：@25 μm → 55 mm；@20 μm → 70 mm；@15 μm → 70 mm；@10 μm → 70 mm。
边缘间隙：3 mm 或 5 mm。
输送高度：880–920 mm（可选 940–965 mm）。

检测功能

• 检测能力：缺件、错位、倒装（tombstone）、竖立（billboard）、钽极性、旋转、漂浮
• 可检测缺陷：焊料不足/过量、连锡、开路、焊球、未润湿、空洞、引脚翘起

尺寸与电源
外形（宽×深×高）：2014 × 2000 × 1940 mm（不含信号塔高度 510 mm）。
重量：4750 kg。
电源：200–240 VAC，三相，50/60 Hz，7 kVA。可选 346–416 VAC 变压器。

技术规格

• 型号：TR7600TL SIII
• 相机：超高速行扫描 CCD（3 或 5 单元；9 或 15 传感器）
• X 射线电压范围：60–130 kV
• 成像分辨率：10–25 μm
• 检测方法：2D、2.5D、3D 切片；平面 CT（可选）
• 最大 PCB 尺寸：1200 × 660 mm
• PCB 厚度：0.6–7 mm
• 最大 PCB 重量：12 kg
• 顶端间隙示例：25 μm → 50 mm；20 μm → 50 mm；15 μm → 30 mm；10 μm → 15 mm
• 底部间隙示例：25 μm → 55 mm；20 μm → 70 mm；15 μm → 70 mm；10 μm → 70 mm
• 边缘间隙：3 mm 或 5 mm
• 输送高度：880–920 mm（可选 940–965 mm）
• 尺寸（W×D×H）：2014 × 2000 × 1940 mm
• 重量：4750 kg
• 电源：200–240 VAC，三相，50/60 Hz，7 kVA（可选 346–416 VAC 变压器）
