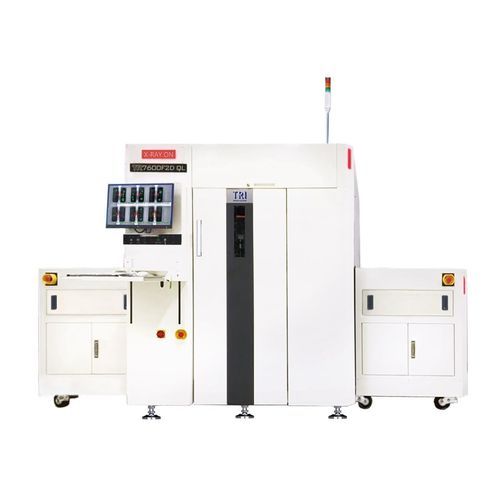

X射线检测系统 TR7600F2D QL

焦平面阵列拍照式2D

简介
TR7600F2D QL 是一款用于在线检测大型PCB（最大2100 x 510 mm）的自动化2D AXI（自动X射线检测）系统。支持5至30 µm的多分辨率成像，并集成专用2D相机以满足汽车行业的条码读取与基准标记（fiducial）检测需求。

主要特性

• 大板检测：最大支持2100 x 510 mm
• 灵活的多分辨率平台：5 – 30 µm
• 在线微调，生产不中断
• AI算法支持的缺陷识别
• 2D相机用于条码识别、fiducial检测及裸板标记（汽车应用）
• 智能工厂就绪：MES连接能力
• 典型应用：服务器板、LED板、汽车ECU检测

成像系统（AXI）
相机：平板探测器
X射线源电压：60 – 130 kV
成像分辨率：5 µm – 25 µm（AXI）
检测方式：2D

运动平台与控制
X/Y/Z 控制：高精度滚珠丝杠 + 交流伺服控制器
X‑Y 轴分辨率：按配置指定

板材搬运
最大PCB尺寸：2100 x 510 mm
PCB厚度：0.6 – 7 mm
最大PCB重量：12 kg
不同分辨率的上方间隙：50 mm（@20/25 µm）；40 mm（@15 µm）；25 mm（@10 µm）；3 mm（@5 µm）
下方间隙：70 mm
边缘间隙：3 mm 或 5 mm
输送机高度：880 – 920 mm（可选 940 – 965 mm）
兼容 SMEMA 标准

检测能力

• 可检测元件：BGA、电容、芯片、WLCSP、DIMM 连接器、Flip‑Chip、接地焊盘、Gullwing、散热片、J‑Lead、LED 芯片、LGA、连接器、电阻、RNET、SiP、SMT 连接器、SOIC、SOT、散热垫、QFN、QFP、通孔（THT）
• 可识别缺陷：缺失、错位、倒立（tombstone）、立牌（billboard）、钽极性、旋转、焊料不足/过量、短路桥接、焊球、空洞（void）

尺寸与电源
WxDxH：3600 x 2000 x 1940 mm（不含信号塔；信号塔高度：520 mm）
重量：5800 kg
电源要求：200 – 240 VLL，三相，50/60 Hz，7.0 kVA

应用

• 服务器板检测
• LED 板检测
• 汽车 ECU 及汽车相关检测（条码读取、fiducial 检测）

技术规格

• 型号：TR7600F2D QL
• 最大PCB尺寸：2100 x 510 mm
• PCB厚度：0.6 – 7 mm
• 最大PCB重量：12 kg
• 成像分辨率（AXI）：5 µm – 25 µm
• X射线电压范围：60 – 130 kV
• 检测方式：2D
• 相机：平板探测器
• 运动控制：高精度滚珠丝杠 + AC伺服（X/Y/Z）
• 上方间隙按分辨率：50 mm（@20/25 µm）；40 mm（@15 µm）；25 mm（@10 µm）；3 mm（@5 µm）
• 下方间隙：70 mm
• 边缘间隙：3 mm 或 5 mm
• 输送机高度：880 – 920 mm（可选 940 – 965 mm）
• 兼容 SMEMA
• WxDxH：3600 x 2000 x 1940 mm（不含信号塔）
• 重量：5800 kg
• 电源：200 – 240 VLL，三相，50/60 Hz，7.0 kVA
