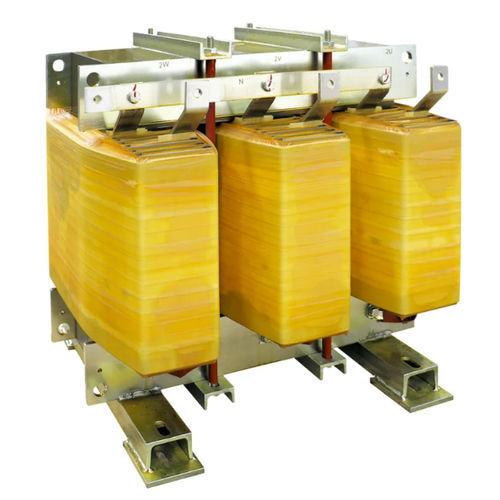

隔离变压器 DZN0 K4 AL IP00

干式用于室内服务IEC

产品
Ortea Next DZN0 K4 AL IP00 - 低压隔离变压器，用于工业装置中的电气安全、干扰抑制与设备保护。

主要技术参数

• 频率：50 Hz
• K 因子：4
• 一次电压：400 V
• 二次电压：400 V
• 一次绕组连接：三角形
• 二次绕组连接：之字形（Zig-zag）
• 向量组：Dzn0
• 铁芯材料：M270 磁性钢
• 绕组材料：铝
• 静电屏蔽：位于一次与二次之间，接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热级：H
• 温升：125 °C
• 最大海拔高度：1000 m
• 环境-气候-防火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP00
• 参考标准：EN 60076 / IEC 61558（适用时）

可用型号（零件号 | 功率 [kVA] | 冲击电流 | 空载损耗 [W] | 负载损耗 [W] | Vcc %）
零件号 | 功率 | 冲击电流 | 空载损耗 | 负载损耗 | Vcc %
DZN0 K4 AL IP00 40 | 40 | 19 | 375 | 1340 | 4
DZN0 K4 AL IP00 50 | 50 | 13 | 440 | 1580 | 4
DZN0 K4 AL IP00 63 | 63 | 13 | 480 | 1660 | 4
DZN0 K4 AL IP00 80 | 80 | 13 | 670 | 1820 | 4
DZN0 K4 AL IP00 90 | 90 | 13 | 730 | 1920 | 4
DZN0 K4 AL IP00 100 | 100 | 13 | 790 | 2030 | 4
DZN0 K4 AL IP00 110 | 110 | 11 | 830 | 2140 | 4
DZN0 K4 AL IP00 125 | 125 | 11 | 930 | 2400 | 4
DZN0 K4 AL IP00 140 | 140 | 11 | 980 | 2610 | 4
DZN0 K4 AL IP00 160 | 160 | 11 | 1030 | 2990 | 4
DZN0 K4 AL IP00 180 | 180 | 10 | 1180 | 3150 | 4
DZN0 K4 AL IP00 200 | 200 | 10 | 1280 | 3360 | 4
DZN0 K4 AL IP00 225 | 225 | 10 | 1380 | 3580 | 4
DZN0 K4 AL IP00 250 | 250 | 9 | 1530 | 3840 | 4
DZN0 K4 AL IP00 280 | 280 | 9 | 1570 | 4160 | 4
DZN0 K4 AL IP00 315 | 315 | 9 | 1730 | 4540 | 4
DZN0 K4 AL IP00 350 | 350 | 9 | 1850 | 4910 | 4
DZN0 K4 AL IP00 400 | 400 | 8 | 2020 | 5810 | 4
DZN0 K4 AL IP00 450 | 450 | 8 | 2240 | 6500 | 4
DZN0 K4 AL IP00 500 | 500 | 8 | 2400 | 7200 | 4
DZN0 K4 AL IP00 630 | 630 | 6 | 2970 | 8370 | 4
DZN0 K4 AL IP00 800 | 800 | 5 | 3200 | 9800 | 4
DZN0 K4 AL IP00 1000 | 1000 | 5 | 4320 | 11400 | 4.5
DZN0 K4 AL IP00 1250 | 1250 | 5 | 5280 | 13540 | 4.5
DZN0 K4 AL IP00 1600 | 1600 | 4 | 6600 | 16400 | 5
DZN0 K4 AL IP00 2000 | 2000 | 4 | 8100 | 19300 | 5

技术规格

• 频率：50 Hz
• K 因子：4
• 一次 / 二次：400 V / 400 V
• 一次接线：三角形
• 二次接线：之字形
• 向量组：Dzn0
• 铁心：M270 磁性钢
• 绕组：铝
• 静电屏蔽：一次与二次之间接地
• 最高环境温度：40 °C
• 绝缘及热级：H
• 绝缘水平：3
• 温升：125 °C
• 最大海拔高度：1000 m
• 环境等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP00
• 标准：EN 60076 / IEC 61558（适用时）
