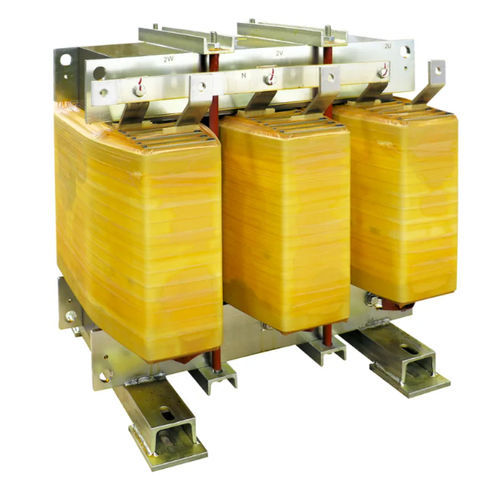

隔离变压器 DYN11 K13 AL IP00

干式用于室内服务IEC

概述
低压隔离变压器，用于低压供电回路的隔离与保护。为K因子13的非线性负载设计，采用铝绕组和M270磁性钢铁芯。室内安装，初级与次级之间设有接地的静电屏蔽。参考标准：EN 60076 / IEC 61558（适用时）。

技术参数

• 频率：50 Hz
• K因子：13
• 输入电压：400 V
• 输出电压：400 V
• 一次绕组连接：三角形
• 二次绕组连接：星形 + N
• 矢量组：Dyn11
• 铁芯材料：M270 磁性钢
• 绕组材料：铝
• 静电屏蔽：在初级与次级之间，接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 耐热等级：H
• 温升：125 °C
• 最高海拔：1000 m
• 环境-气候-防火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP00

可选型号（表）
型号 | 功率 (kVA) | 启动电流 (A) | 空载损耗 (W) | 负载损耗 (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

特性 / 技术规格

• 频率：50 Hz
• K因子：13
• 一次/二次电压：400 / 400 V
• 连接：一次 三角形，二次 星形 + N
• 矢量组：Dyn11
• 铁芯：M270 磁性钢
• 绕组：铝
• 静电屏蔽：初级与次级之间接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 耐热等级：H
• 允许温升：125 °C
• 最高安装海拔：1000 m
• 环境等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP00
• 标准：EN 60076 / IEC 61558（适用时）
