隔离变压器 DYN11 K4 AL IP00

干式用于室内服务IEC

简要说明

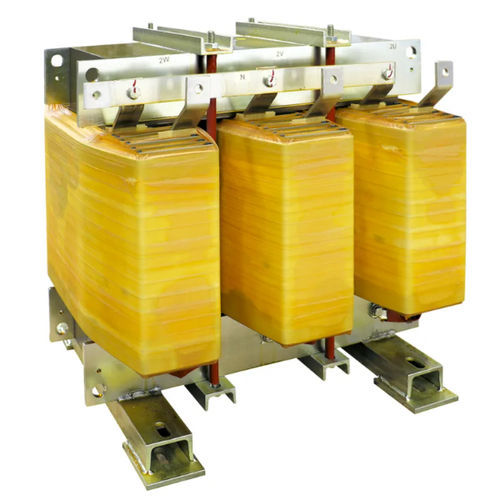

Ortea DYN11 K4 AL IP00 是用于室内工业场所的低压隔离变压器。设计用于电气隔离、抗谐波（K因子4）并支持 400/400 V 的常规配电。

概述
用于隔离一次与二次回路并实现高效能量传输。主要设计要点：一次侧三角形接线，二次侧星形 + N 接线，矢量组 Dyn11，M270 铁芯，铝绕组，绕组间接地静电屏蔽。额定频率 50 Hz。

技术规格（摘要）
频率 | 50 Hz
K 因子 | 4
输入电压 | 400 V
输出电压 | 400 V
一次绕组连接 | 三角形
二次绕组连接 | 星形 + N
矢量组 | Dyn11
铁芯材料 | M270 磁性钢
绕组材料 | 铝
静电屏蔽 | 位于一次与二次之间，接地连接
最大环境温度 (°C) | 40
绝缘等级 | H
绝缘水平 | 3
热等级 | H
温升 (°C) | 125
最大海拔 (m) | 1000
环境 - 气候 - 防火等级 | E1 - C1 - F0
安装 | 室内
防护等级 | IP00
参考标准 | EN 60076 / IEC 61558（适用时）

可用型号（表格摘录）
DYN11 K4 AL IP00 40 | 40 kVA | 冲击电流 18 | 空载损耗 350 W | 负载损耗 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

防护等级

• IP00

技术特性 / 规格

• 频率：50 Hz
• K 因子：4
• 输入电压：400 V
• 输出电压：400 V
• 一次接线：三角形
• 二次接线：星形 + N
• 矢量组：Dyn11
• 铁芯材料：M270 磁性钢
• 绕组材料：铝
• 静电屏蔽：一次与二次之间接地连接
• 最大环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热等级：H
• 温升：125 °C
• 最大海拔：1000 m
• 环境 - 气候 - 防火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP00
• 参考标准：EN 60076 / IEC 61558（适用时）
