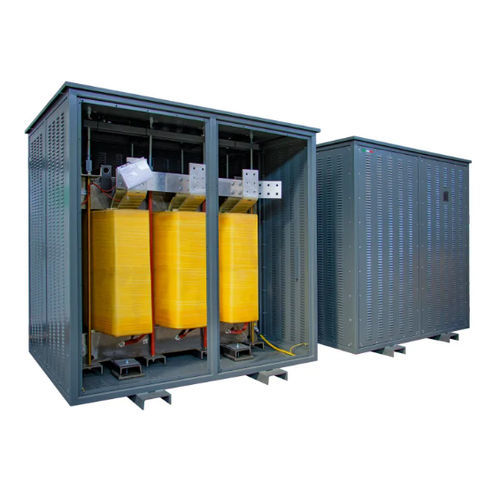

隔离变压器 DZN0 K20 AL IP21

干式用于室内服务IEC

产品概述
用于配电和设备保护的低压隔离变压器。DZN0 K20 AL IP21 为 Dzn0 向量组隔离变压器，铝绕组与 M270 铁心，适用于室内安装，用于隔离敏感负载、减轻谐波影响（K 因子应用）并改善电能质量。

型号变体表
DZN0 K20 AL IP21 28 | 28 | 28 | 375 | 730 | 4
DZN0 K20 AL IP21 36 | 36 | 18 | 440 | 860 | 4
DZN0 K20 AL IP21 45 | 45 | 18 | 480 | 900 | 4
DZN0 K20 AL IP21 58 | 58 | 18 | 670 | 990 | 4
DZN0 K20 AL IP21 63 | 63 | 18 | 730 | 1050 | 4
DZN0 K20 AL IP21 70 | 70 | 18 | 790 | 1160 | 4
DZN0 K20 AL IP21 80 | 80 | 15 | 830 | 1180 | 4
DZN0 K20 AL IP21 90 | 90 | 15 | 930 | 1320 | 4
DZN0 K20 AL IP21 100 | 100 | 15 | 980 | 1440 | 4
DZN0 K20 AL IP21 110 | 110 | 16 | 1030 | 1660 | 4
DZN0 K20 AL IP21 125 | 125 | 14 | 1180 | 1730 | 4
DZN0 K20 AL IP21 140 | 140 | 14 | 1280 | 1830 | 4
DZN0 K20 AL IP21 160 | 160 | 14 | 1380 | 1950 | 4
DZN0 K20 AL IP21 180 | 180 | 12 | 1530 | 2090 | 4
DZN0 K20 AL IP21 200 | 200 | 12 | 1570 | 2290 | 4
DZN0 K20 AL IP21 225 | 225 | 12 | 1730 | 2480 | 4
DZN0 K20 AL IP21 250 | 250 | 12 | 1850 | 2680 | 4
DZN0 K20 AL IP21 280 | 280 | 11 | 2020 | 3250 | 4
DZN0 K20 AL IP21 315 | 315 | 11 | 2240 | 3580 | 4
DZN0 K20 AL IP21 350 | 350 | 11 | 2400 | 3970 | 4
DZN0 K20 AL IP21 450 | 450 | 9 | 2970 | 4640 | 4
DZN0 K20 AL IP21 580 | 580 | 7 | 3200 | 5440 | 4
DZN0 K20 AL IP21 720 | 720 | 7 | 4320 | 6240 | 4.5
DZN0 K20 AL IP21 900 | 900 | 7 | 5280 | 7450 | 4.5
DZN0 K20 AL IP21 1100 | 1100 | 6 | 6600 | 8900 | 5
DZN0 K20 AL IP21 1400 | 1400 | 6 | 8100 | 10600 | 5

技术参数 / 规格

• 频率: 50 Hz
• K 因子: 20
• 一次电压: 400 V
• 二次电压: 400 V
• 一次绕组接法: 三角形（Delta）
• 二次绕组接法: Zig-zag
• 向量组: Dzn0
• 铁心材料: M270 磁性钢
• 绕组材料: 铝
• 静电屏蔽: 置于一次与二次之间并接地
• 最大环境温度: 40 °C
• 绝缘等级: H
• 绝缘水平: 3
• 热级: H
• 温升: 125 °C
• 最大海拔高度: 1000 m
• 环境-气候-耐火等级: E1 - C1 - F0
• 安装: 室内
• 防护等级: IP21
• 参考标准: EN 60076 / IEC 61558（适用时）
