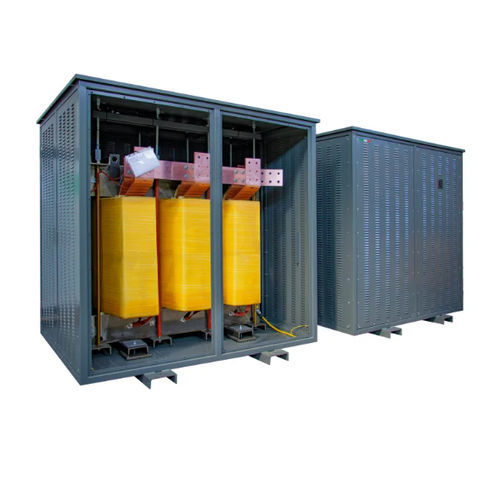

隔离变压器 DZN0 K4 CU IP21

用于室内服务IECK因素

产品概述
适用于室内安装的低压隔离变压器。矢量组 Dzn0，K 因子 4，铜绕组，初次与二次之间设接地的静电屏蔽，防护等级 IP21。

技术规格（摘要表）
频率 | 50 Hz
K 因子 | 4
输入电压 | 400 V
输出电压 | 400 V
一次绕组连接 | 三角形
二次绕组连接 | 之字形（Zig-zag）
矢量组 | Dzn0
铁芯材料 | M270 磁性钢
绕组材料 | 铜
静电屏蔽 | 初次与二次之间，接地
最高环境温度 (°C) | 40
绝缘等级 | H
绝缘水平 | 3
热级 | H
允许温升 (°C) | 125
最高海拔高度 (m) | 1000
环境-气候-防火等级 | E1 - C1 - F0
安装方式 | 室内
防护等级 | IP21
参考标准 | EN 60076 / IEC 61558（适用时）

产品型号表
型号 | 额定容量 (kVA) | 启动电流 | 空载损耗 (W) | 负载损耗 (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

技术特性

• 频率：50 Hz
• K 因子：4
• 输入/输出电压：400 V / 400 V
• 一次接线：三角形
• 二次接线：之字形（Zig-zag）
• 矢量组：Dzn0
• 铁芯材料：M270 磁性钢
• 绕组材料：铜
• 静电屏蔽：置于一次与二次之间并接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热级：H
• 允许温升：125 °C
• 最大安装海拔：1000 m
• 环境/气候/防火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP21
• 标准：EN 60076 / IEC 61558（适用时）
