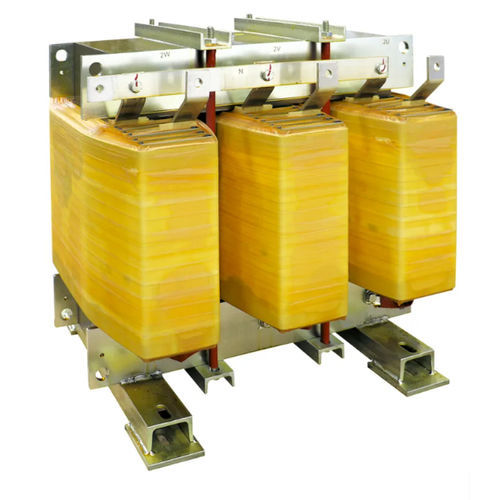

隔离变压器 DZN0 K20 AL IP00

干式用于室内服务IEC

简短说明
Ortea 的低压隔离变压器，适用于低压系统的室内安装，采用铝绕组，二次与一次之间设有接地的静电屏蔽。

概述
DZN0 K20 AL IP00 隔离变压器用于低压配电系统的电气隔离及共模干扰抑制。向量组 Dzn0。铁芯材料为 M270 磁性钢，绕组为铝。静电屏蔽位于一次与二次之间并接地。适用于室内安装；防护等级 IP00。

技术规格（摘要表）
频率 | 50 Hz
K 因子 | 20
输入电压 | 400 V
输出电压 | 400 V
一次绕组连接 | 三角形（Delta）
二次绕组连接 | 之字形（Zig-zag）
向量组 | Dzn0
铁芯材料 | M270 磁性钢
绕组材料 | 铝
静电屏蔽 | 位于一次与二次之间，接地
最高环境温度 | 40 °C
绝缘等级 | H
绝缘水平 | 3
热级 | H
温升 | 125 °C
最大海拔 | 1000 m
环境-气候-防火等级 | E1 - C1 - F0
安装 | 室内
防护等级 | IP00
参照标准 | EN 60076 / IEC 61558（适用时）

可选型号（型号 / 功率 / 启动电流 / 空载损耗 / 负载损耗 / Vcc %）
型号 | 功率 | 启动电流 | 空载损耗 | 负载损耗 | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

特性 / 技术规格

• 频率: 50 Hz
• K 因子: 20
• 输入电压: 400 V
• 输出电压: 400 V
• 一次绕组连接: 三角形
• 二次绕组连接: 之字形
• 向量组: Dzn0
• 铁芯材料: M270 磁性钢
• 绕组材料: 铝
• 静电屏蔽: 位于一次与二次之间，接地
• 最高环境温度: 40 °C
• 绝缘等级: H
• 绝缘水平: 3
• 热级: H
• 温升: 125 °C
• 最大海拔: 1000 m
• 环境-气候-防火等级: E1 - C1 - F0
• 安装: 室内
• 防护等级: IP00
• 参照标准: EN 60076 / IEC 61558（适用时）
