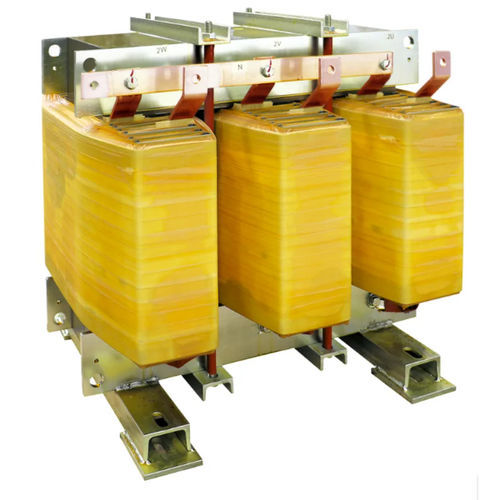

隔离变压器 DZN0 K13 CU IP00

干式用于室内服务IEC

产品名称
低压隔离变压器 — DZN0 K13 CU IP00

简要说明
适用于需要抑制谐波（K因子13）并需中性点管理的低压隔离变压器。一次侧三角形接法，二次侧之字形（zig-zag）接法，可改善接地与不平衡补偿。铜绕组，M270磁性钢铁芯。一次、二次之间设有接地静电屏蔽。适用于室内安装。

技术规格（摘要）
频率: 50 Hz
K因子: 13
输入电压: 400 V
输出电压: 400 V
一次绕组接法: 三角形
二次绕组接法: 之字形
向量组: Dzn0
铁芯材质: M270 磁性钢
绕组材质: 铜
静电屏蔽: 位于一次与二次之间并接地
最大环境温度: 40 °C
绝缘等级: H
绝缘水平: 3
耐热等级: H
温升: 125 °C
最大海拔: 1000 m
环境-气候-防火等级: E1 - C1 - F0
安装: 室内
防护等级: IP00
参考标准: EN 60076 / IEC 61558（适用时）

可选型号（型号 — 功率 — 启动电流 — 空载损耗 — 负载损耗 — Vcc % — 数据表）
DZN0 K13 CU IP00 8 — 功率: 8 — 启动电流: 40 — 空载损耗: 160 — 负载损耗: 290 — Vcc %: 3.5 — 数据表: 可用
DZN0 K13 CU IP00 10 — 功率: 10 — 启动电流: 40 — 空载损耗: 180 — 负载损耗: 360 — Vcc %: 3.5 — 数据表: 可用
DZN0 K13 CU IP00 12 — 功率: 12 — 启动电流: 40 — 空载损耗: 190 — 负载损耗: 450 — Vcc %: 3.5 — 数据表: 可用
DZN0 K13 CU IP00 15 — 功率: 15 — 启动电流: 40 — 空载损耗: 225 — 负载损耗: 490 — Vcc %: 3.5 — 数据表: 可用
DZN0 K13 CU IP00 20 — 功率: 20 — 启动电流: 40 — 空载损耗: 260 — 负载损耗: 590 — Vcc %: 3.5 — 数据表: 可用
DZN0 K13 CU IP00 25 — 功率: 25 — 启动电流: 32 — 空载损耗: 290 — 负载损耗: 680 — Vcc %: 3.5 — 数据表: 可用
DZN0 K13 CU IP00 30 — 功率: 30 — 启动电流: 26 — 空载损耗: 330 — 负载损耗: 720 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 40 — 功率: 40 — 启动电流: 24 — 空载损耗: 360 — 负载损耗: 820 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 50 — 功率: 50 — 启动电流: 20 — 空载损耗: 410 — 负载损耗: 950 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 63 — 功率: 63 — 启动电流: 19 — 空载损耗: 470 — 负载损耗: 1120 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 70 — 功率: 70 — 启动电流: 18 — 空载损耗: 510 — 负载损耗: 1220 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 80 — 功率: 80 — 启动电流: 16 — 空载损耗: 540 — 负载损耗: 1320 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 90 — 功率: 90 — 启动电流: 15 — 空载损耗: 580 — 负载损耗: 1420 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 100 — 功率: 100 — 启动电流: 15 — 空载损耗: 630 — 负载损耗: 1570 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 110 — 功率: 110 — 启动电流: 14 — 空载损耗: 680 — 负载损耗: 1720 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 125 — 功率: 125 — 启动电流: 13 — 空载损耗: 740 — 负载损耗: 1920 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 140 — 功率: 140 — 启动电流: 13 — 空载损耗: 810 — 负载损耗: 2110 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 160 — 功率: 160 — 启动电流: 11 — 空载损耗: 870 — 负载损耗: 2310 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 180 — 功率: 180 — 启动电流: 11 — 空载损耗: 940 — 负载损耗: 2550 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 200 — 功率: 200 — 启动电流: 10 — 空载损耗: 1020 — 负载损耗: 2790 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 225 — 功率: 225 — 启动电流: 10 — 空载损耗: 1100 — 负载损耗: 3070 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 250 — 功率: 250 — 启动电流: 9 — 空载损耗: 1200 — 负载损耗: 3400 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 280 — 功率: 280 — 启动电流: 9 — 空载损耗: 1290 — 负载损耗: 3720 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 315 — 功率: 315 — 启动电流: 8 — 空载损耗: 1410 — 负载损耗: 4170 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 350 — 功率: 350 — 启动电流: 8 — 空载损耗: 1520 — 负载损耗: 4610 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 400 — 功率: 400 — 启动电流: 8 — 空载损耗: 1620 — 负载损耗: 5040 — Vcc %: 4 — 数据表: 可用
DZN0 K13 CU IP00 500 — 功率: 500 — 启动电流: 6 — 空载损耗: 1840 — 负载损耗: 6120 — Vcc %: 4 — 数据表: 可用

技术规格

• 频率: 50 Hz
• K因子: 13
• 电压 输入/输出: 400 / 400 V
• 接线: 一次 三角, 二次 之字形
• 向量组: Dzn0
• 铁芯: M270 磁性钢
• 绕组: 铜
• 静电屏蔽: 一次与二次之间并接地
• 最大环境温度: 40 °C
• 绝缘等级: H
• 绝缘水平: 3
• 耐热等级: H
• 温升: 125 °C
• 最大安装海拔: 1000 m
• 环境等级: E1 - C1 - F0
• 安装: 室内
• 防护等级: IP00
• 标准: EN 60076 / IEC 61558（适用时）
