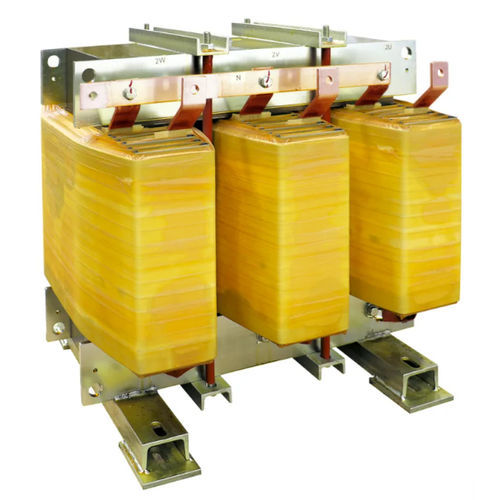

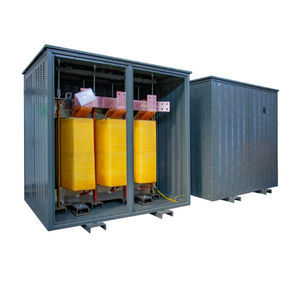

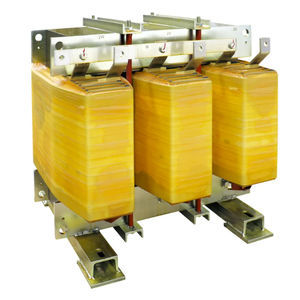

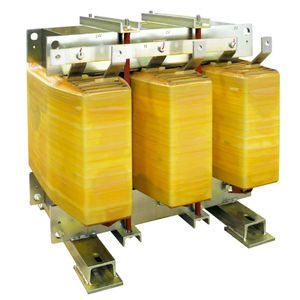

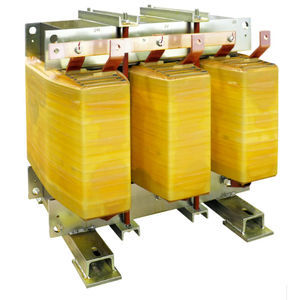

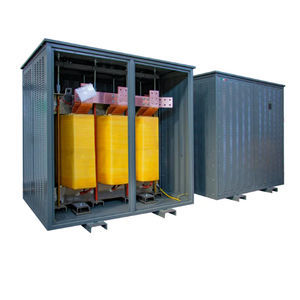

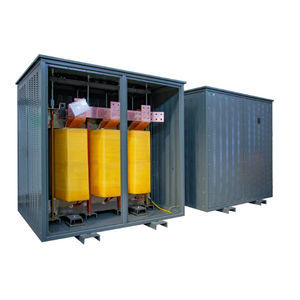

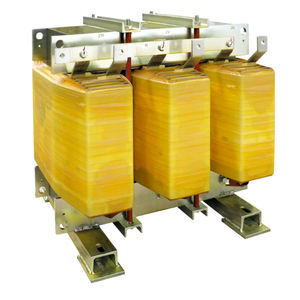

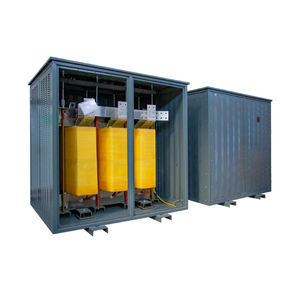

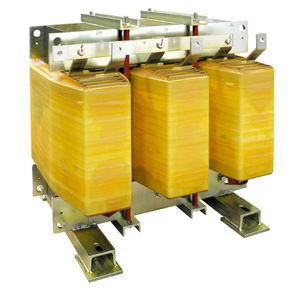

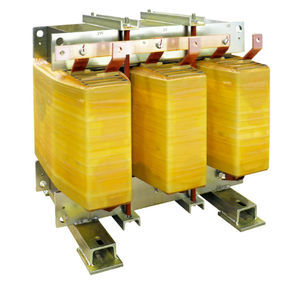

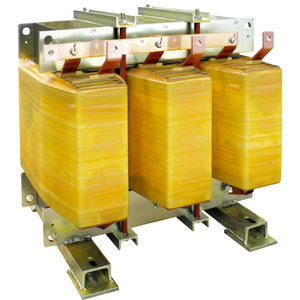

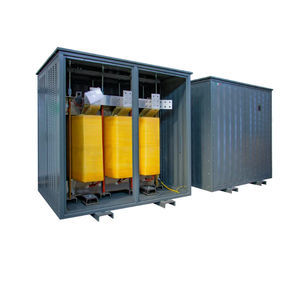

隔离变压器 DYN11 K4 CU IP00

干式用于室内服务IEC

概述
Ortea Next DYN11 K4 CU IP00 是面向室内安装的低压隔离变压器，提供一次与二次电路的电气隔离，适用于非线性负载（K因子4）。

主要特性

• 类型：低压隔离变压器
• K 因子：4（适用于非线性负载）
• 矢量组：Dyn11
• 绕组材料：铜
• 铁芯材料：M270 磁性钢
• 静电屏蔽：位于一次与二次之间，接地
• 防护等级：IP00（敞开式）

应用

• 工业与商业装置中的电源网络隔离
• 为敏感电子设备改善电能质量
• 用于配电柜、控制室和机床供电

技术规格

• 频率：50 Hz
• 输入电压：400 V
• 输出电压：400 V
• 一次绕组连接：三角形（Delta）
• 二次绕组连接：星形 + 中性（Star + N）
• 矢量单元：Dyn11
• 铁芯材料：M270 磁性钢
• 绕组材料：铜
• 最大环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 耐热等级：H
• 温升：125 °C
• 最大安装海拔：1000 m
• 环境 - 气候 - 防火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP00
• 参考标准：EN 60076 / IEC 61558（如适用）

型号系列（型号 - kVA - 倒流电流 A - 空载损耗 W - 负载损耗 W - Vcc %）
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

安装与标准
适用于室内安装。静电屏蔽须接地。安装、通风及间距请参照 EN 60076 / IEC 61558 及当地法规。
