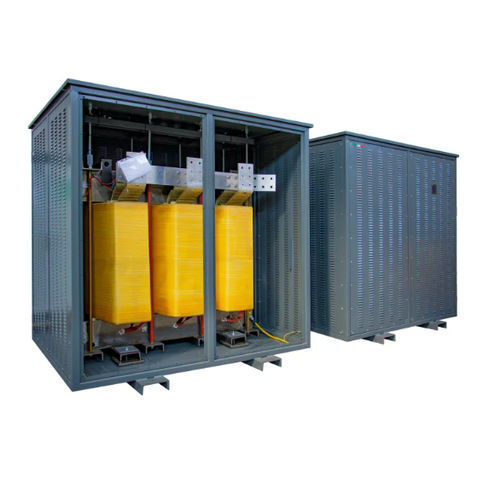

隔离变压器 DZN0 K4 AL IP21

干式用于室内服务IEC

概述

用于室内安装的低压隔离变压器 DZN0 K4 AL IP21。矢量组 Dzn0，K 因子 4 适用于非线性负载；铝绕组，初级与次级之间设有接地的静电屏蔽。防护等级 IP21。

适用场合

• 工业配电与机床
• 为敏感电子设备与控制系统供电
• 缓解非线性负载引起的谐波影响（K4）

关键技术参数

频率：50 Hz；输入/输出电压：400/400 V；一次接法：三角形；二次接法：之字形（Zig-zag）；铁芯：M270 磁性钢；绕组：铝；静电屏蔽：位于初级与次级之间并接地；最大环境温度：40 °C；绝缘/热等级：H；绝缘等级：3；温升：125 °C；最大海拔：1000 m；环境-气候-耐火等级：E1 - C1 - F0；安装：室内；防护等级：IP21；标准：EN 60076 / IEC 61558（适用时）。

可选型号

DZN0 K4 AL IP21 40 | 40 kVA | 冲击电流 19 A | 空载损耗 375 W | 负载损耗 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | 冲击电流 13 A | 空载损耗 440 W | 负载损耗 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | 冲击电流 13 A | 空载损耗 480 W | 负载损耗 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | 冲击电流 13 A | 空载损耗 670 W | 负载损耗 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | 冲击电流 13 A | 空载损耗 730 W | 负载损耗 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | 冲击电流 13 A | 空载损耗 790 W | 负载损耗 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | 冲击电流 11 A | 空载损耗 830 W | 负载损耗 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | 冲击电流 11 A | 空载损耗 930 W | 负载损耗 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | 冲击电流 11 A | 空载损耗 980 W | 负载损耗 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | 冲击电流 11 A | 空载损耗 1030 W | 负载损耗 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | 冲击电流 10 A | 空载损耗 1180 W | 负载损耗 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | 冲击电流 10 A | 空载损耗 1280 W | 负载损耗 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | 冲击电流 10 A | 空载损耗 1380 W | 负载损耗 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | 冲击电流 9 A | 空载损耗 1530 W | 负载损耗 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | 冲击电流 9 A | 空载损耗 1570 W | 负载损耗 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | 冲击电流 9 A | 空载损耗 1730 W | 负载损耗 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | 冲击电流 9 A | 空载损耗 1850 W | 负载损耗 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | 冲击电流 8 A | 空载损耗 2020 W | 负载损耗 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | 冲击电流 8 A | 空载损耗 2240 W | 负载损耗 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | 冲击电流 8 A | 空载损耗 2400 W | 负载损耗 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | 冲击电流 6 A | 空载损耗 2970 W | 负载损耗 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | 冲击电流 5 A | 空载损耗 3200 W | 负载损耗 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | 冲击电流 5 A | 空载损耗 4320 W | 负载损耗 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | 冲击电流 5 A | 空载损耗 5280 W | 负载损耗 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | 冲击电流 4 A | 空载损耗 6600 W | 负载损耗 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | 冲击电流 4 A | 空载损耗 8100 W | 负载损耗 19300 W | Vcc 5%

技术规格

• 频率：50 Hz
• K 因子：4
• 输入 / 输出电压：400 V
• 一次接法：三角形
• 二次接法：之字形（Zig-zag）
• 矢量组：Dzn0
• 铁芯材料：M270 磁性钢
• 绕组材料：铝
• 静电屏蔽：位于初级与次级之间并接地
• 最大环境温度：40 °C
• 绝缘 / 热等级：H
• 绝缘等级：3
• 温升：125 °C
• 最大海拔：1000 m
• 环境 - 气候 - 耐火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP21
• 参考标准：EN 60076 / IEC 61558（适用时）
