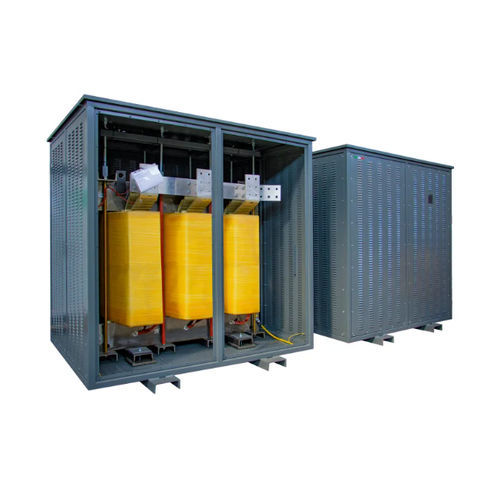

隔离变压器 DYN11 K20 AL IP21

用于室内服务IECK因素

产品概述
低压隔离变压器，适用于室内安装，向量组为 Dyn11，绕组采用铝，铁芯采用 M270 磁性钢。适合对谐波敏感的应用（K 因子 20）。

技术规格（摘要）
频率 | 50 Hz
K 因子 | 20
输入电压 | 400 V
输出电压 | 400 V
一次绕组连接 | 三角形
二次绕组连接 | 星形 + N
向量组 | Dyn11
铁芯材料 | M270 磁性钢
绕组材料 | 铝
静电屏蔽 | 在一次与二次之间，接地连接
最大环境温度 | 40 °C
绝缘等级 | H
绝缘水平 | 3
热级 | H
温升 | 125 °C
最大海拔 | 1000 m
环境 - 气候 - 火灾等级 | E1 - C1 - F0
安装 | 室内
防护等级 | IP21
参考标准 | EN 60076 / IEC 61558（适用时）

型号变体（型号 | 功率 | 冲击电流 | 空载损耗 | 负载损耗 | Vcc %）
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

详细技术规格

• 频率: 50 Hz
• K 因子: 20
• 输入电压: 400 V
• 输出电压: 400 V
• 一次连接: 三角形
• 二次连接: 星形 + N
• 向量组: Dyn11
• 铁芯材料: M270 磁性钢
• 绕组材料: 铝
• 静电屏蔽: 在一次与二次之间接地连接
• 最大环境温度: 40 °C
• 绝缘等级: H
• 绝缘水平: 3
• 热级: H
• 温升: 125 °C
• 最大海拔: 1000 m
• 环境 - 气候 - 火灾等级: E1 - C1 - F0
• 安装: 室内
• 防护等级: IP21
• 参考标准: EN 60076 / IEC 61558（适用时）
