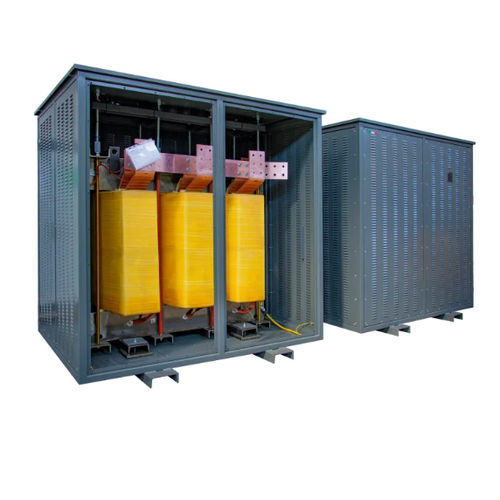

隔离变压器 DZN0 K13 CU IP21用于室内服务IECK因素
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 隔离
- 应用
- 用于室内服务
- 规范
- IEC
- 其他特性
- K因素
- KVA功率
最少: 8 kVA
(10.876969 hp)最多: 500 kVA
(679.810578 hp)- 初级电压
400 V
- 次级电压
400 V
- 频率
50 Hz
产品介绍
产品概述
低压隔离变压器，提供一次侧与二次侧的电气隔离。适用于非线性负载（K因子13）。矢量组 Dzn0，铜绕组，M270 磁性钢铁心。室内安装，防护等级 IP21。
技术规格
可选型号（型号 - kVA - 突入电流 A - 空载损耗 W - 负载损耗 W - Vcc %）
标准与安装
低压隔离变压器，提供一次侧与二次侧的电气隔离。适用于非线性负载（K因子13）。矢量组 Dzn0，铜绕组，M270 磁性钢铁心。室内安装，防护等级 IP21。
技术规格
- 频率：50 Hz
- K 因子：13
- 输入电压：400 V
- 输出电压：400 V
- 一次侧接法：三角形
- 二次侧接法：之字形（zig-zag）
- 矢量组：Dzn0
- 铁心材料：M270 磁性钢
- 绕组材料：铜
- 静电屏蔽：位于一次与二次之间，并接地
- 最大环境温度：40 °C
- 绝缘等级：H
- 绝缘水平：3
- 热等级：H
- 温升：125 °C
- 最大海拔高度：1000 m
- 环境-气候-防火等级：E1 - C1 - F0
- 安装：室内
- 防护等级：IP21
- 参考标准：EN 60076 / IEC 61558（适用时）
可选型号（型号 - kVA - 突入电流 A - 空载损耗 W - 负载损耗 W - Vcc %）
- DZN0 K13 CU IP21 8 - 8 - 40 - 160 - 290 - 3.5
- DZN0 K13 CU IP21 10 - 10 - 40 - 180 - 360 - 3.5
- DZN0 K13 CU IP21 12 - 12 - 40 - 190 - 450 - 3.5
- DZN0 K13 CU IP21 15 - 15 - 40 - 225 - 490 - 3.5
- DZN0 K13 CU IP21 20 - 20 - 40 - 260 - 590 - 3.5
- DZN0 K13 CU IP21 25 - 25 - 32 - 290 - 680 - 3.5
- DZN0 K13 CU IP21 30 - 30 - 26 - 330 - 720 - 4
- DZN0 K13 CU IP21 40 - 40 - 24 - 360 - 820 - 4
- DZN0 K13 CU IP21 50 - 50 - 20 - 410 - 950 - 4
- DZN0 K13 CU IP21 63 - 63 - 19 - 470 - 1120 - 4
- DZN0 K13 CU IP21 70 - 70 - 18 - 510 - 1220 - 4
- DZN0 K13 CU IP21 80 - 80 - 16 - 540 - 1320 - 4
- DZN0 K13 CU IP21 90 - 90 - 15 - 580 - 1420 - 4
- DZN0 K13 CU IP21 100 - 100 - 15 - 630 - 1570 - 4
- DZN0 K13 CU IP21 110 - 110 - 14 - 680 - 1720 - 4
- DZN0 K13 CU IP21 125 - 125 - 13 - 740 - 1920 - 4
- DZN0 K13 CU IP21 140 - 140 - 13 - 810 - 2110 - 4
- DZN0 K13 CU IP21 160 - 160 - 11 - 870 - 2310 - 4
- DZN0 K13 CU IP21 180 - 180 - 11 - 940 - 2550 - 4
- DZN0 K13 CU IP21 200 - 200 - 10 - 1020 - 2790 - 4
- DZN0 K13 CU IP21 225 - 225 - 10 - 1100 - 3070 - 4
- DZN0 K13 CU IP21 250 - 250 - 9 - 1200 - 3400 - 4
- DZN0 K13 CU IP21 280 - 280 - 9 - 1290 - 3720 - 4
- DZN0 K13 CU IP21 315 - 315 - 8 - 1410 - 4170 - 4
- DZN0 K13 CU IP21 350 - 350 - 8 - 1520 - 4610 - 4
- DZN0 K13 CU IP21 400 - 400 - 8 - 1620 - 5040 - 4
- DZN0 K13 CU IP21 500 - 500 - 6 - 1840 - 6120 - 4
标准与安装
- 参考标准：EN 60076 / IEC 61558（适用时）
- 安装：室内
- 防护等级：IP21
- 最大环境温度：40 °C
- 最大安装海拔：1000 m
- 绝缘等级 / 热等级：H
