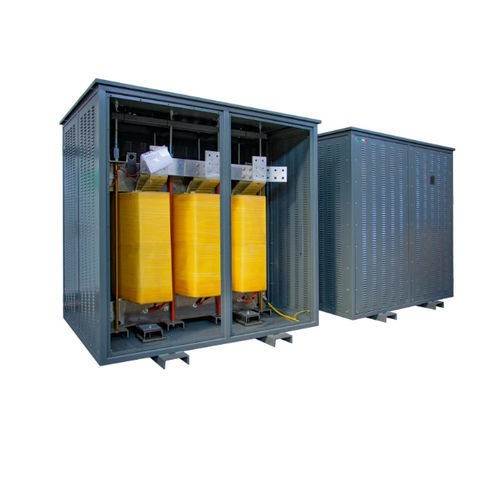

隔离变压器 DZN0 K13 AL IP21

干式用于室内服务IEC

概述
用于工业场景的低压隔离变压器。额定 400/400 V，K 因子 13，一次侧三角形 — 二次侧之字形接线，铝绕组，初次与次级之间设有接地静电屏蔽。Manufactured by Ortea Next。适用于室内安装，防护等级 IP21。

技术规格
频率 | K 因子 | 输入电压 | 输出电压 | 一次绕组接法 | 二次绕组接法 | 向量组 | 铁芯材料 | 绕组材料 | 静电屏蔽 | 最高环境温度 | 绝缘等级 | 绝缘水平 | 热级 | 温升 | 最大海拔 | 环境-气候-防火等级 | 安装 | 防护等级 | 参考标准
50 Hz | 13 | 400 V | 400 V | 三角形 | 之字形 (Zig-zag) | Dzn0 | M270 磁性钢 | 铝 | 初级与次级之间，接地 | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | 室内 | IP21 | EN 60076 / IEC 61558（如适用）

可选型号
型号 | 功率 (kVA) | 突入电流 (A) | 空载损耗 (W) | 负载损耗 (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

特性 / 技术参数

• 频率：50 Hz
• K 因子：13
• 输入/输出电压：400 V / 400 V
• 接线：一次侧 三角形，二次侧 之字形
• 向量组：Dzn0
• 铁芯：M270 磁性钢
• 绕组：铝
• 静电屏蔽：一次与二次之间，接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热级：H
• 温升：125 °C
• 最大海拔：1000 m
• 环境-气候-防火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP21
• 参考标准：EN 60076 / IEC 61558（如适用）
