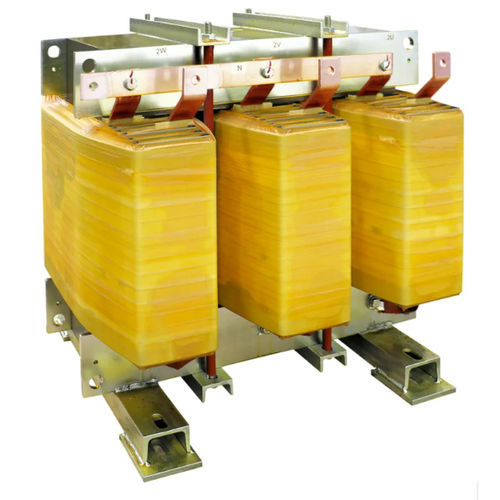

隔离变压器 DZN0 K20 CU IP00

干式用于室内服务IEC

概述
本系列低压隔离变压器用于室内安装，采用一次三角形接线和二次之字形接线。适用于谐波抑制和电路安全隔离。

技术参数
频率: 50 Hz
K因子: 20
输入电压: 400 V
输出电压: 400 V
一次绕组接线: 三角形
二次绕组接线: 之字形
向量组: Dzn0
铁芯材料: M270 磁性钢
绕组材料: 铜
静电屏蔽: 位于一次和二次之间并接地
最高环境温度 (°C): 40
绝缘等级: H
绝缘水平: 3
耐热等级: H
温升 (°C): 125
最大海拔 (m): 1000
环境-气候-防火等级: E1 - C1 - F0
安装方式: 室内
防护等级: IP00
参考标准: EN 60076 / IEC 61558（如适用）

型号变体（型号 | 额定功率 [kVA] | 冲击电流 | 空载损耗 | 负载损耗 | Vcc %）
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

特性 / 技术规格

• 频率: 50 Hz
• K因子: 20
• 输入 / 输出电压: 400 V
• 一次绕组接线: 三角形
• 二次绕组接线: 之字形
• 向量组: Dzn0
• 铁芯: M270 磁性钢
• 绕组: 铜
• 静电屏蔽: 一次和二次之间接地
• 最高环境温度: 40 °C
• 绝缘等级 / 耐热等级: H
• 绝缘水平: 3
• 温升: 125 °C
• 最大海拔: 1000 m
• 环境-气候-防火等级: E1 - C1 - F0
• 安装: 室内
• 防护等级: IP00
• 参考标准: EN 60076 / IEC 61558（如适用）
