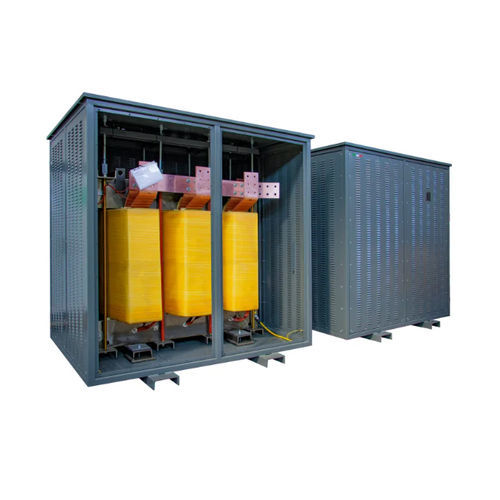

隔离变压器 DYN11 K13 CU IP21

干式用于室内服务IEC

产品
低压隔离变压器，用于低压配电并对一次侧和二次侧进行电气隔离。型号 DYN11 K13 CU IP21，提供多种 kVA 额定容量。

技术规格（摘要）
频率：50 Hz
K 因子：13
输入电压：400 V
输出电压：400 V
一次绕组连接：三角（Delta）
二次绕组连接：星形 + N（Star + N）
向量组：Dyn11
铁芯材料：M270 磁钢
绕组材料：铜
静电屏蔽：一次与二次之间，接地连接
最高环境温度：40 °C
绝缘等级：H
绝缘水平：3
温升：125 °C
最高海拔：1000 m
环境-气候-防火等级：E1 - C1 - F0
安装：室内
防护等级：IP21
参考标准：EN 60076 / IEC 61558（如适用）

型号/变体（型号 | 容量 kVA | 冲击电流 A | 空载损耗 W | 负载损耗 W | Vcc %）
DYN11 K13 CU IP21 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP21 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP21 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP21 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP21 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP21 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP21 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP21 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP21 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP21 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP21 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP21 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP21 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP21 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP21 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP21 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP21 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP21 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP21 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP21 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP21 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP21 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP21 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP21 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP21 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP21 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP21 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP21 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP21 800 | 800 | 7 | 2580 | 7000 | 4.5

特性 / 技术规格

• 频率：50 Hz
• K 因子：13
• 输入电压：400 V
• 输出电压：400 V
• 连接：一次 三角，二次 星形 + N
• 向量组：Dyn11
• 铁芯：M270 磁钢
• 绕组：铜
• 静电屏蔽：一次与二次之间接地
• 最高环境温度：40 °C
• 绝缘 / 热等级：H
• 绝缘水平：3
• 温升：125
• 最高安装海拔：1000 m
• 环境等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP21
• 参考标准：EN 60076 / IEC 61558（如适用）
