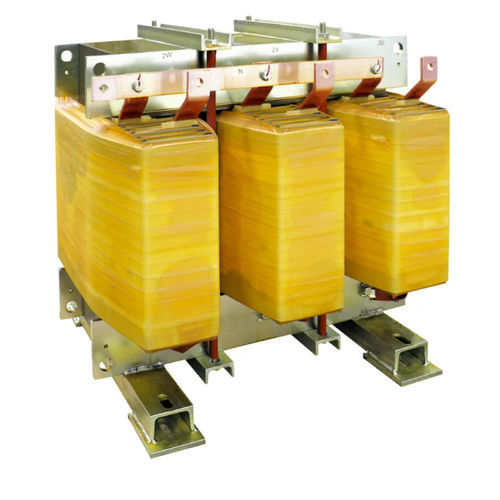

隔离变压器 DZN0 K4 CU IP00

用于室内服务IECK因素

产品概述
低压隔离变压器
Ortea Next的DZN0 K4 CU IP00隔离变压器适用于需要降低谐波并实现电气隔离的低压系统。该机型采用Dzn0向量组、铜绕组和M270磁性钢铁芯。一次与二次之间的静电屏蔽接地。适用于室内安装，防护等级IP00。参考标准：EN 60076 / IEC 61558（适用时）。

技术规格
频率：50 Hz
K因子：4
输入电压：400 V
输出电压：400 V
一次绕组连接：三角形（Delta）
二次绕组连接：Zig-zag
向量组：Dzn0
铁芯材料：M270 磁性钢
绕组材料：铜
静电屏蔽：位于一次与二次之间，接地连接
最高环境温度：40 °C
绝缘等级：H
绝缘水平：3
温升：125 °C
最高海拔高度：1000 m
环境-气候-防火等级：E1 - C1 - F0
安装：室内
防护等级：IP00
参考标准：EN 60076 / IEC 61558（适用时）

型号变体
零件号 | 功率 (kVA) | 启动电流 (A) | 空载损耗 (W) | 载损 (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

特性 / 技术规格

• 频率：50 Hz
• K因子：4
• 额定电压：400 V 输入 / 400 V 输出
• 连接方式：一次三角形，二次Zig-zag
• 向量组：Dzn0
• 铁芯：M270 磁性钢
• 绕组：铜
• 静电屏蔽：位于一次与二次之间并接地
• 绝缘 / 热等级：H
• 绝缘水平：3
• 温升：125 °C
• 防护等级：IP00
• 安装：室内
• 最高环境温度：40 °C
• 最高海拔高度：1000 m
• 环境等级：E1 - C1 - F0
• 参考标准：EN 60076 / IEC 61558（适用时）
