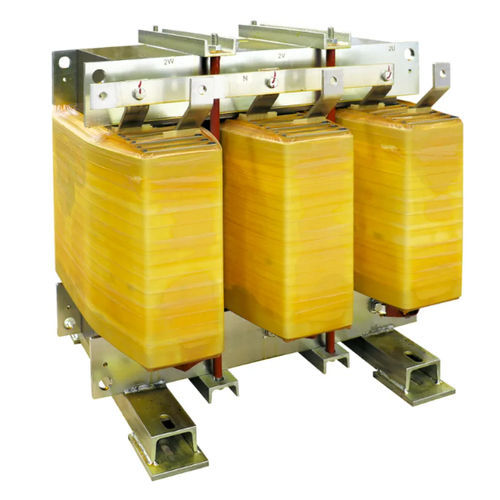

隔离变压器 DZN0 K13 AL IP00

干式用于室内服务IEC

概述
面向工业安装的低压隔离变压器。型号 DZN0 K13 AL IP00 采用三角形一次侧和 zig-zag 二次侧（向量组 Dzn0），铝绕组，并在一次与二次之间设置接地的静电屏蔽。适用于室内安装（IP00）。

技术规格（摘要）
频率：50 Hz
K 因子：13
输入电压：400 V
输出电压：400 V
一次绕组连接：三角形
二次绕组连接：Zig-zag
向量组：Dzn0
铁心材料：M270 磁性钢
绕组材料：铝
静电屏蔽：在一次与二次之间，接地连接
最高环境温度：40 °C
绝缘等级：H
绝缘水平：3
热级：H
温升：125 °C
最大海拔：1000 m
环境-气候-防火等级：E1 - C1 - F0
安装：室内
防护等级：IP00
参考标准：EN 60076 / IEC 61558（如适用）

型号变体表（型号 | 额定功率 kVA | 突入电流 A | 空载损耗 W | 负载损耗 W | Vcc %）
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

技术特性 / 规格

• 频率：50 Hz
• K 因子：13
• 输入电压：400 V
• 输出电压：400 V
• 一次接线：三角形
• 二次接线：Zig-zag
• 向量组：Dzn0
• 铁心材料：M270 磁性钢
• 绕组材料：铝
• 静电屏蔽：一次与二次之间接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热级：H
• 温升：125 °C
• 最大海拔：1000 m
• 环境等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP00
• 参考标准：EN 60076 / IEC 61558（如适用）
