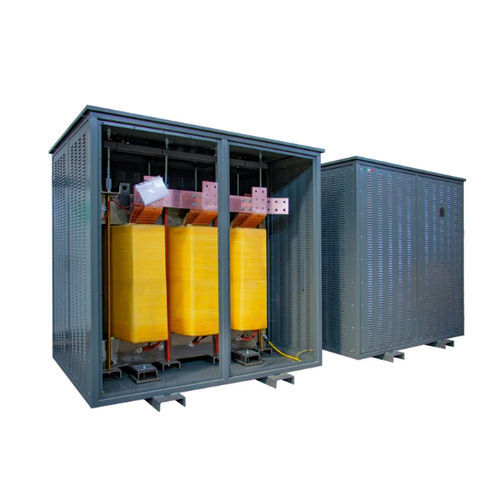

隔离变压器 DYN11 K20 CU IP21

用于室内服务IEC

概述
低压隔离变压器
Ortea Next 的 DYN11 K20 CU IP21 是一款用于低压（LV）应用的隔离变压器。

一般信息

• 品牌: Ortea Next
• 类型: 低压隔离变压器
• 型号（页面标注）: DYN11 K20 CU IP21

主要特性（表）
频率 | 50 Hz
因数 K | 20
输入电压 | 400 V
输出电压 | 400 V
一次绕组连接 | 三角形（Delta）
二次绕组连接 | 星形 + N
向量组 | Dyn11
铁芯材料 | M270 磁性钢
绕组材料 | 铜
静电屏蔽 | 一次与二次之间接地
最大环境温度 | 40 °C
绝缘等级 | H
绝缘水平 | 3
耐热等级 | H
温升 | 125
最高海拔 | 1000 m
环境等级 - 气候 - 火灾 | E1 - C1 - F0
安装 | 室内
防护等级 | IP21
参考标准 | EN 60076 / IEC 61558（如适用）

变体（表）
代码 | 功率 | 涉及涌流 | 空载损耗 | 负载相关损耗 | Vcc %
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

特性 / 技术规格

• 频率: 50 Hz
• 因数 K: 20
• 电压: 输入 400 V / 输出 400 V
• 连接: 一次 三角 — 二次 星 + N
• 向量组: Dyn11
• 铁芯: M270 磁性钢 — 绕组: 铜
• 静电屏蔽: 一次与二次之间接地
• 防护/安装: IP21 — 室内
• 最大环境温度: 40 °C — 温升: 125
• 最高海拔: 1000 m
• 绝缘等级: H — 绝缘水平: 3 — 耐热等级: H
• 环境等级（气候 - 火灾）: E1 - C1 - F0
• 参考标准: EN 60076 / IEC 61558（如适用）
