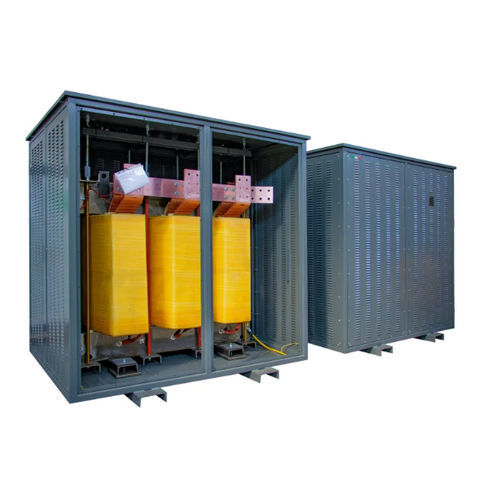

隔离变压器 DZN0 K20 CU IP21

用于室内服务IECK因素

描述
用于工业配电的低压隔离变压器，设计用于室内安装，提供一次侧与二次侧之间的电气隔离。

主要特性

• 频率：50 Hz
• K因数：20
• 一次电压：400 V
• 二次电压：400 V
• 一次接线：三角形
• 二次接线：Zig-zag（之字形）
• 矢量组：DZN0
• 铁芯材料：M270 磁性钢
• 绕组材料：铜
• 静电屏蔽：一次侧与二次侧之间，接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热等级：H
• 过热：125
• 最大海拔高度：1000 m
• 环境等级 - 气候 - 火灾：E1 - C1 - F0
• 安装：室内
• 防护等级：IP21
• 标准：EN 60076 / IEC 61558（如适用）

型号 - 代码与规格表
Code | 功率 | 起动电流 | 空载损耗 | 负载相关损耗 | Vcc
DZN0 K20 CU IP21 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP21 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP21 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP21 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP21 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP21 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP21 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP21 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP21 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP21 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP21 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP21 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP21 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP21 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP21 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP21 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP21 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP21 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP21 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP21 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP21 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP21 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP21 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP21 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP21 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP21 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP21 450 | 450 | 7 | 1840 | 4880 | 4

技术参数 / 规格

• 频率：50 Hz
• K因数：20
• 一次电压：400 V
• 二次电压：400 V
• 一次接线：三角形
• 二次接线：Zig-zag（之字形）
• 矢量组：DZN0
• 铁芯：M270 磁性钢
• 绕组：铜
• 静电屏蔽：一次与二次接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热等级：H
• 过热：125
• 最大海拔高度：1000 m
• 环境等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP21
• 标准：EN 60076 / IEC 61558（如适用）
