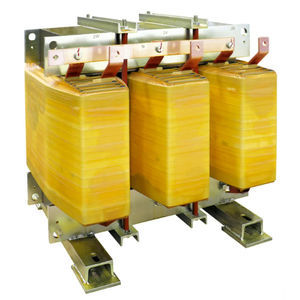

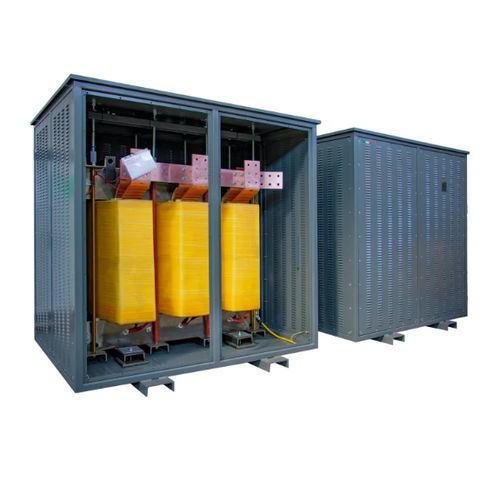

隔离变压器 DYN11 K4 CU IP21

干式用于室内服务IEC

概述
低压隔离变压器，适用于室内工业安装。针对400/400 V系统设计，Dyn11向量组，铜绕组（CU），适用于K因子4的谐波负载场合。

技术规格（摘要）
频率：50 Hz
K 因子：4
输入电压：400 V
输出电压：400 V
原边接线：三角（Δ）
副边接线：星形 + N（Y）
向量组：Dyn11
铁芯材料：M270 磁性钢
绕组材料：铜
静电屏蔽：原副边之间，接地
最高环境温度：40 °C
绝缘等级：H
绝缘水平：3
热级：H
温升：125 °C
最高海拔：1000 m
环境-气候-防火等级：E1 - C1 - F0
安装：室内
防护等级：IP21
参考标准：EN 60076 / IEC 61558（适用时）

规格型号（型号 / 容量 (kVA) / 涌入电流 / 空载损耗 / 负载损耗 / Vcc %）
DYN11 K4 CU IP21 10 | 10 | 32 | 150 | 430 | 3.5
DYN11 K4 CU IP21 12 | 12 | 32 | 170 | 530 | 3.5
DYN11 K4 CU IP21 15 | 15 | 32 | 180 | 660 | 3.5
DYN11 K4 CU IP21 20 | 20 | 30 | 210 | 720 | 3.5
DYN11 K4 CU IP21 25 | 25 | 30 | 240 | 860 | 3.5
DYN11 K4 CU IP21 30 | 30 | 25 | 270 | 1000 | 3.5
DYN11 K4 CU IP21 40 | 40 | 20 | 340 | 1060 | 4
DYN11 K4 CU IP21 50 | 50 | 18 | 400 | 1190 | 4
DYN11 K4 CU IP21 63 | 63 | 17 | 460 | 1350 | 4
DYN11 K4 CU IP21 80 | 80 | 15 | 530 | 1560 | 4
DYN11 K4 CU IP21 90 | 90 | 15 | 570 | 1680 | 4
DYN11 K4 CU IP21 100 | 100 | 14 | 610 | 1800 | 4
DYN11 K4 CU IP21 110 | 110 | 13 | 650 | 1930 | 4
DYN11 K4 CU IP21 125 | 125 | 13 | 700 | 2110 | 4
DYN11 K4 CU IP21 140 | 140 | 12 | 750 | 2290 | 4
DYN11 K4 CU IP21 160 | 160 | 12 | 820 | 2530 | 4
DYN11 K4 CU IP21 180 | 180 | 11 | 880 | 2770 | 4
DYN11 K4 CU IP21 200 | 200 | 11 | 940 | 3000 | 4
DYN11 K4 CU IP21 225 | 225 | 10 | 1010 | 3290 | 4
DYN11 K4 CU IP21 250 | 250 | 10 | 1080 | 3580 | 4
DYN11 K4 CU IP21 280 | 280 | 9 | 1160 | 3930 | 4
DYN11 K4 CU IP21 315 | 315 | 9 | 1250 | 4320 | 4
DYN11 K4 CU IP21 350 | 350 | 8 | 1340 | 4710 | 4
DYN11 K4 CU IP21 400 | 400 | 8 | 1460 | 5260 | 4
DYN11 K4 CU IP21 450 | 450 | 8 | 1570 | 5800 | 4
DYN11 K4 CU IP21 500 | 500 | 7 | 1670 | 6320 | 4
DYN11 K4 CU IP21 630 | 630 | 7 | 1930 | 7630 | 4
DYN11 K4 CU IP21 800 | 800 | 6 | 2250 | 9230 | 4
DYN11 K4 CU IP21 1000 | 1000 | 6 | 2580 | 10940 | 4.5

特性 / 技术规格

• 频率：50 Hz
• K 因子：4
• 输入电压：400 V
• 输出电压：400 V
• 原边接线：三角（Δ）
• 副边接线：星形 + N（Y）
• 向量组：Dyn11
• 铁芯材料：M270 磁性钢
• 绕组材料：铜
• 静电屏蔽：原副边之间，接地
• 最高环境温度：40 °C
• 绝缘等级：H
• 绝缘水平：3
• 热级：H
• 温升：125 °C
• 最高海拔：1000 m
• 环境-气候-防火等级：E1 - C1 - F0
• 安装：室内
• 防护等级：IP21
• 参考标准：EN 60076 / IEC 61558（适用时）
