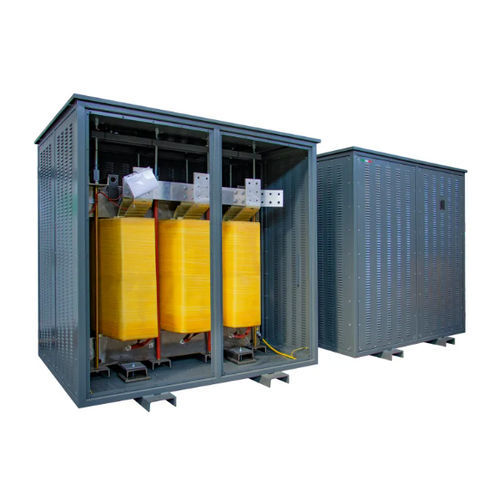

隔离变压器 DYN11 K4 AL IP21

用于室内服务IECK因素

概述
Ortea Next DYN11 K4 AL IP21 是一款用于室内工业安装的低压隔离变压器。其提供电气隔离，K因子为4以适应非线性负载，并具备适用于内部电气间的IP21防护等级。

技术规格（摘要）
频率: 50 Hz
K因子: 4
输入电压: 400 V
输出电压: 400 V
一次绕组连接: 三角形
二次绕组连接: 星形 + N
矢量组: Dyn11
铁芯材料: M270 磁性钢
绕组材料: 铝
静电屏蔽: 位于一次与二次之间，接地
最高环境温度: 40 °C
绝缘等级: H
绝缘级别: 3
热等级: H
温升: 125 °C
最大海拔: 1000 m
环境-气候-防火等级: E1 - C1 - F0
安装: 室内
防护等级: IP21
参考标准: EN 60076 / IEC 61558（适用时）

可用型号（型号 - 额定容量 (kVA) - 冲击电流 (A) - 空载损耗 (W) - 负载损耗 (W) - Vcc %）
DYN11 K4 AL IP21 40 - 40 kVA - Inrush: 18 A - No-load losses: 350 W - Load losses: 1250 W - Vcc: 4 %
DYN11 K4 AL IP21 50 - 50 kVA - Inrush: 12 A - No-load losses: 410 W - Load losses: 1480 W - Vcc: 4 %
DYN11 K4 AL IP21 63 - 63 kVA - Inrush: 12 A - No-load losses: 450 W - Load losses: 1550 W - Vcc: 4 %
DYN11 K4 AL IP21 80 - 80 kVA - Inrush: 12 A - No-load losses: 630 W - Load losses: 1700 W - Vcc: 4 %
DYN11 K4 AL IP21 90 - 90 kVA - Inrush: 12 A - No-load losses: 680 W - Load losses: 1800 W - Vcc: 4 %
DYN11 K4 AL IP21 100 - 100 kVA - Inrush: 12 A - No-load losses: 740 W - Load losses: 1900 W - Vcc: 4 %
DYN11 K4 AL IP21 110 - 110 kVA - Inrush: 10 A - No-load losses: 780 W - Load losses: 2000 W - Vcc: 4 %
DYN11 K4 AL IP21 125 - 125 kVA - Inrush: 10 A - No-load losses: 870 W - Load losses: 2250 W - Vcc: 4 %
DYN11 K4 AL IP21 140 - 140 kVA - Inrush: 10 A - No-load losses: 920 W - Load losses: 2450 W - Vcc: 4 %
DYN11 K4 AL IP21 160 - 160 kVA - Inrush: 10 A - No-load losses: 960 W - Load losses: 2800 W - Vcc: 4 %
DYN11 K4 AL IP21 180 - 180 kVA - Inrush: 9 A - No-load losses: 1100 W - Load losses: 2950 W - Vcc: 4 %
DYN11 K4 AL IP21 200 - 200 kVA - Inrush: 9 A - No-load losses: 1200 W - Load losses: 3150 W - Vcc: 4 %
DYN11 K4 AL IP21 225 - 225 kVA - Inrush: 9 A - No-load losses: 1290 W - Load losses: 3350 W - Vcc: 4 %
DYN11 K4 AL IP21 250 - 250 kVA - Inrush: 8 A - No-load losses: 1430 W - Load losses: 3600 W - Vcc: 4 %
DYN11 K4 AL IP21 280 - 280 kVA - Inrush: 8 A - No-load losses: 1470 W - Load losses: 3900 W - Vcc: 4 %
DYN11 K4 AL IP21 315 - 315 kVA - Inrush: 8 A - No-load losses: 1620 W - Load losses: 4250 W - Vcc: 4 %
DYN11 K4 AL IP21 350 - 350 kVA - Inrush: 8 A - No-load losses: 1730 W - Load losses: 4600 W - Vcc: 4 %
DYN11 K4 AL IP21 400 - 400 kVA - Inrush: 7 A - No-load losses: 1890 W - Load losses: 5450 W - Vcc: 4 %
DYN11 K4 AL IP21 450 - 450 kVA - Inrush: 7 A - No-load losses: 2100 W - Load losses: 6100 W - Vcc: 4 %
DYN11 K4 AL IP21 500 - 500 kVA - Inrush: 7 A - No-load losses: 2250 W - Load losses: 6750 W - Vcc: 4 %
DYN11 K4 AL IP21 630 - 630 kVA - Inrush: 6 A - No-load losses: 2780 W - Load losses: 7850 W - Vcc: 4 %
DYN11 K4 AL IP21 800 - 800 kVA - Inrush: 5 A - No-load losses: 3000 W - Load losses: 9200 W - Vcc: 4 %
DYN11 K4 AL IP21 1000 - 1000 kVA - Inrush: 5 A - No-load losses: 4050 W - Load losses: 10700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1250 - 1250 kVA - Inrush: 5 A - No-load losses: 4950 W - Load losses: 12700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1600 - 1600 kVA - Inrush: 4 A - No-load losses: 6200 W - Load losses: 15300 W - Vcc: 5 %
DYN11 K4 AL IP21 2000 - 2000 kVA - Inrush: 4 A - No-load losses: 7600 W - Load losses: 18100 W - Vcc: 5 %

特性 / 技术规格

• 频率: 50 Hz
• K因子: 4
• 输入电压: 400 V
• 输出电压: 400 V
• 一次接法: 三角形
• 二次接法: 星形 + N
• 矢量组: Dyn11
• 铁芯: M270 磁性钢
• 绕组: 铝
• 静电屏蔽: 位于一次与二次之间，接地连接
• 最高环境温度: 40 °C
• 绝缘等级: H
• 绝缘级别: 3
• 热等级: H
• 温升: 125 °C
• 最大海拔: 1000 m
• 环境等级: E1 - C1 - F0
• 安装: 室内
• 防护等级: IP21
• 参考标准: EN 60076 / IEC 61558（适用时）
