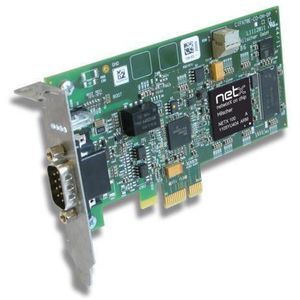

PCI Express通信卡 / 数字 CIFX 50E-CO

带输入输出处理器

产品概述
CIFX 50E-CO是一款用于PC基础自动化的PCI Express (x1) CANopen通信PC卡。协议栈在netX 100控制器上自主运行，进程数据通过双端口内存（DPM）或直接内存访问（DMA）与主机交换。DMA自硬件版本4起支持。

产品亮点

• 通用CANopen工作模式：主站或从站
• cifX系列统一的驱动与工具
• 通过DPM或DMA实现低延迟数据访问
• 通过旋转开关设置插槽编号，便于地址分配
• 硬件选项：扩展温度范围、不同连接器、NVRAM、分离网络接口等

描述 / 应用
CIFX 50E-CO适用于需要确定性CANopen通信且要求软件易集成的PC型工业控制系统。典型应用包括机器控制、工厂自动化和嵌入式PC解决方案。丰富的驱动支持和免费C-Toolkit可简化在定制环境中的集成工作。

支持的协议

• CANopen Master
• CANopen Slave

技术规格

• 产品名称：CIFX 50E-CO
• 部件编号：1251.500
• 外形：PCI Express x1（3.3 V）
• 控制器：netX 100
• 内置内存：8 MB SDRAM
• 内置Flash：4 MB 串行 Flash EPROM
• 传输速率：2 GBit/s（PCIe 链路）
• 数据访问：DPM 或 DMA（DMA 自 HW rev.4 起）
• 数据位宽：32 bit
• 通信标准：CANopen（ISO-11898），光隔离
• 绝缘电压：1000 V DC（1 分钟测试）
• 连接器：D-Sub 公头，9 针
• 供电电压：+3.3 V DC ±5%；典型电流：800 mA
• 指示灯：SYS（系统），CAN（CANopen 状态）
• 操作元件：用于插槽编号的旋转开关（卡 ID）
• 工作温度：-20 °C … +70 °C（测试时空气流速 0.5 m/s）
• 存储温度：-40 °C … +85 °C
• 湿度：10 % … 95 % 相对湿度（禁止结露）
• 尺寸（长 x 宽 x 高）：120 mm x 86 mm x 18.5 mm（HW rev.4 起）
• 认证：CE、UKCA、RoHS、UL（UL-File-Nr. E221530）
• 配置软件：SYCON.net（master & slave）、netX Configuration Tool（slave）
