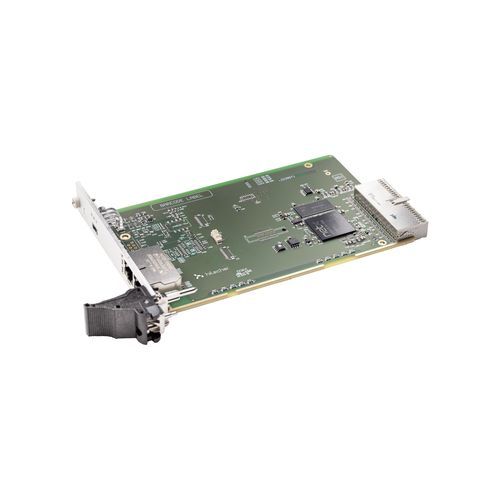

CompactPCI卡片 / MODBUS CIFX 80-RE

以太网串行

概述
cifX PC 卡系列为基于 PC 的自动化提供了统一的实时以太网与现场总线支持标准。协议栈在卡上独立运行，通过双端口内存（DPM）或 DMA 与主机交换过程数据。netX 硬件平台可通过加载不同固件实现协议切换，并在各协议与卡型之间保持统一的驱动与工具集。多种硬件选项（电缆长度、M12 接头、额外 NVRAM、扩展温度范围、双通道卡、分离式网络接口）可实现定制化集成。

主要特点

• 用于实时以太网的 CompactPCI 通信卡（Master 或 Slave）
• 统一的配置工具（SYCON.net / netX Configuration Tool）
• 通过双端口内存或直接内存访问（DMA）进行数据访问
• 灵活的硬件选型，工作温度可达 +70 °C
• 广泛的设备驱动支持及免费 C-Toolkit 便于集成

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技术规格

• 产品名称：CIFX 80-RE
• 部件号：1280.100
• 描述：用于实时以太网 Master 或 Slave 的 CompactPCI cifX PC 卡
• 功能：CompactPCI 与以太网通信接口
• 通信控制器：netX 100
• 内存：8 MB SDRAM
• FLASH：4 MB 串行 Flash EPROM
• 供电电压：+3.3 V DC ±5 %
• 典型电流：650 mA（3.3 V 时）
• 电源/系统连接：通过 CompactPCI 总线
• 总线类型：CompactPCI（3.3 V）
• 数据访问：DPM 或 DMA
• 双端口内存大小：64 KB
• 数据宽度：32 bit
• 总线速率：33 MHz
• 通信标准：Ethernet
• 接口：10BASE-T / 100BASE-TX，隔离
• 以太网接口：2 x RJ45
• 隔离电压：1000 V DC（1 分钟）
• 诊断接口：USB Mini-B（5 针）
• LED：SYS、COM0、COM1；RJ45 通道 LED（链路/活动）
• 工作温度：0 °C 至 +70 °C（测量时气流 0.5 m/s）
• 存储温度：-40 °C 至 +85 °C
• 湿度：10 % 至 95 % 相对湿度，不允许结露
• 污染等级：2（环境）
• 海拔：0 m 至 2000 m
• 尺寸（长×宽×高）：162.5 mm × 100 mm × 20 mm
• 安装：CompactPCI 槽（3.3 V）
• 配置软件：SYCON.net（master & slave）、netX Configuration Tool（slave）
• RoHS：是
• UL：符合 UL 508 认证（UL-File-Nr. E221530）
• EMC / 合规：CE、UKCA
• 发射标准：EN 55011 / EN BS 55011
• 抗扰度标准：EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8、EN 61000-6-2（工业环境）
