PCI Express通信卡 / DMA CIFX 70E-RE

数字双输出带输入输出处理器

概述
cifX PC 卡系列为基于 PC 的自动化提供统一标准，支持所有实时以太网和现场总线系统。协议栈在卡上自主运行，通过双口存储器（DPM）或 DMA 与主机交换过程数据。Hilscher 的 netX 技术使单一硬件平台可实现多种实时以太网协议；可通过加载不同固件切换协议。硬件选项包括 M12 连接、额外 NVRAM、扩展温度范围、双通道版本和远端网络接口。提供丰富的设备驱动和免费 C-Toolkit 以便集成。

主要特性

• 通用实时以太网 PC 卡（Master 或 Slave）
• 跨协议与卡型的统一用户界面
• 丰富的驱动支持，便于集成
• 通过双口存储器（DPM）或 DMA 访问数据
• 通过旋转开关设置唯一插槽编号
• 工作温度可达 +65 °C（支持扩展温度选项）

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技术规格

• 产品名称：CIFX 70E-RE
• 部件号：1259.100

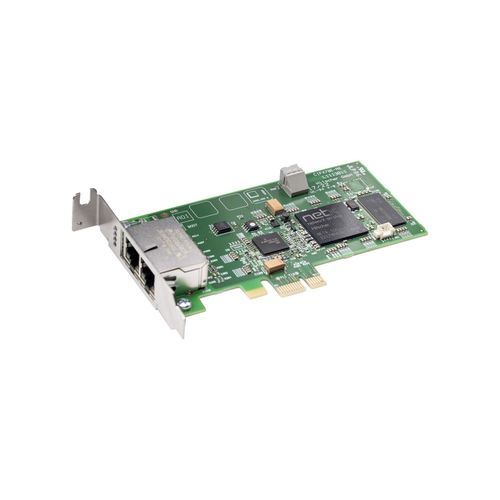

• 描述：cifX 低型 PCI Express PC 卡，实时以太网 Master 或 Slave
• 功能：具有 PCI Express 和以太网接口的通信接口
• 通信控制器：netX 100
• 板载内存：8 MB SDRAM
• 板载 FLASH：4 MB 串行 Flash EPROM
• 供电电压：+3.3 V DC ±5%
• 典型电流：800 mA（3.3 V 时）
• 连接：通过 PCI Express 总线
• 总线类型：PCI Express x1（One Lane）
• 数据访问：DPM 或 DMA
• 双口存储器大小：64 KB
• 数据位宽：32 位
• 传输速率：2 GBit/s
• 以太网标准：10BASE-T / 100BASE-TX（隔离）
• 以太网接口：2 x RJ45
• 隔离电压：1000 V DC（1 分钟测试）
• 指示灯：SYS、COM0、COM1、RJ45 ch0/ch1 Link/Activity（黄/绿）
• 操作元件：用于插槽编号的旋转开关（卡 ID）
• 工作温度：0 °C ～ +65 °C（测量时气流 0.5 m/s）
• 存储温度：-40 °C ～ +85 °C
• 湿度：相对湿度 10 % ～ 95 %，禁止结露
• 海拔：0 m ～ 2000 m
• 尺寸（长 x 宽 x 高）：119 mm x 69 mm x 18.5 mm
• 配置软件：SYCON.net（master/slave）、netX Configuration Tool（slave）
• RoHS：是
• UL：符合 UL 508（UL-File-Nr. E221530）
• 合规性：CE，UKCA
• EMC/标准：EN 55011；抗扰度：EN 61000-4-2/3/4/5/6/8；EN 61000-6-2
