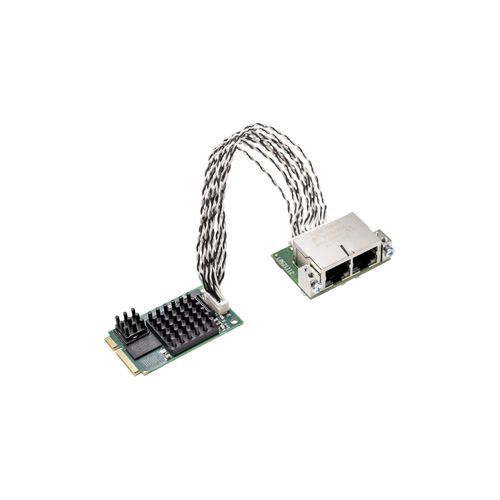

cifX Mini PCI Express PC 卡（扩展温度范围）- 实时以太网

要点

• 通用实时以太网 PC 卡（主站或从站）
• 针对所有协议和卡格式的统一用户界面
• 提供多种驱动，便于集成
• 通过双端口内存（DPM）或 DMA 访问数据
• 可选独立网络接口（15 cm 或 20 cm 电缆），可选 M12 连接器
• 支持最高 +70 °C 的扩展工作温度

描述
cifX PC 卡系列为基于 PC 的自动化提供支持实时以太网和现场总线系统的统一解决方案。协议栈在卡上独立运行，通过双端口内存或 DMA 与主机交换过程数据。Hilscher 的 netX 技术可在单一硬件平台上实现实时以太网协议；通过加载不同固件可切换通信协议。由于 Hilscher 的通用平台策略，所有 cifX 卡在协议或卡格式上均使用相同的驱动和工具。
硬件选项众多：不同长度的电缆、M12 接口、附加 NVRAM、扩展温度范围、双通道卡或独立网络接口。此外还提供广泛的设备驱动和免费的 C-Toolkit。
cifX 产品组合不断更新，支持新的标准、协议和格式，以满足基于 PC 的自动化需求。

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

特性 / 技术规格

• 产品名称：CIFX 90E-RE\\ET\\F
• 参考号：1291.104
• 简要描述：cifX Mini PCI Express PC 卡，适用于实时以太网主/从 - 带用于连接 AIFX-RE 组装接口的以太网电缆连接器
• 功能：带 Mini PCI Express 和以太网接口的通信接口
• 通信控制器：netX 100
• 内存 RAM：8 MB SDRAM
• FLASH 存储：4 MB 串行 Flash EPROM
• 电源电压：+3.3 V DC ±5%
• 典型最大电流：800 mA（3.3 V 时）
• 电源连接：通过 Mini PCI Express 总线
• 总线类型：Mini PCI Express，单通道端口
• 数据访问：DPM 或 DMA
• 双端口内存大小：64 KB
• 数据宽度：32 bit
• 总线速率：33 MHz
• 通信接口：Ethernet 10BASE-T/100BASE-TX，隔离
• 以太网连接器：以太网电缆连接器 X4（JST BM20B-SRDS-G-TFC，间距 1.0 mm），用于连接 AIFX-RE 组装接口
• 指示：SYS 状态 LED
• 工作温度范围：0 °C … +70 °C（测量时气流：0.5 m/s）
• 存储温度范围：-40 °C … +85 °C
• 湿度：相对湿度 10% … 95%，不得结露
• 工作海拔：0 m … 2000 m
• 尺寸（长 x 宽 x 高）：51 mm x 30.2 ±0.1 mm x 12.5 mm
• 安装/装配：Mini PCI Express 系统连接器（3.3 V），X1/X2 = single-lane
• 配置软件（主/从）：SYCON.net
• 从站配置工具：netX configuration tool
• 合规性：RoHS：是
• 标识与 EMC：CE 标志：是；UKCA 标志：是；发射：EN 55011 / EN BS 55011；抗扰度：EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8；工业环境：EN 61000-6-2
