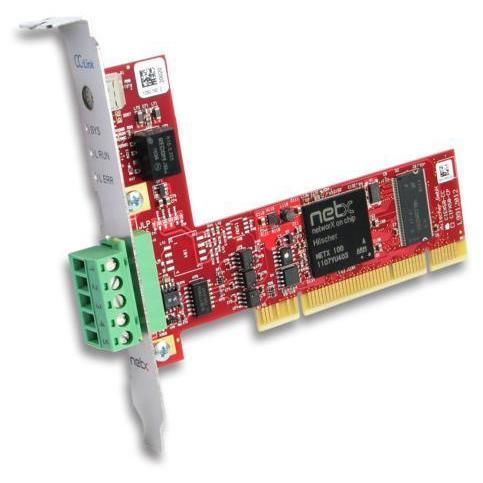

RS422/RS485通信卡 CIFX 50-CC

PCI绝缘

概述
CIFX 50-CC 为 PCI 型 PC 通信卡，提供用于 PC 自动化的 CC-Link 从站功能。协议栈在卡上独立运行；通过双端口存储器（DPM）或 DMA 与主机交换过程数据。

主要用途
面向 PC 自动化的通信接口 — PCI 卡形式的 CC-Link 从站，适合集成到工业 PC 和自动化控制系统中。

重点

• 支持 CC-Link Slave V2.0 和 V1.1
• cifX 系列通用驱动与工具，便于一致集成
• 丰富的设备驱动及免费 C-Toolkit，便于集成
• 通过双端口存储器（DPM）或 DMA 访问数据
• 唯一的插槽编号：通过旋转开关分配卡 ID

支持协议

• CC-Link Slave

附加信息
所有 cifX PC 卡采用 netX 技术，使单一硬件平台支持多种实时以太网和现场总线协议；通过加载不同固件即可实现协议切换。cifX 产品线持续扩展以支持新标准与格式。

Caractéristiques / 技术规格

• 产品名称：CIFX 50-CC
• 部件号：1250.740
• 简要描述：PC Card cifX PCI CC-Link Slave
• 功能：带 PCI 和 CC-Link 接口的通信接口
• 通信控制器类型：netX 100
• 集成内存：8 MB SDRAM；4 MB 串行 Flash EPROM
• 系统接口总线类型：PCI
• PCI 传输速率：33 MHz
• 数据访问：DPM 或 DMA（直接存储器访问）
• 数据宽度：32 bit
• 通信标准：CC-Link
• 接口类型：RS-485，光隔离
• 隔离电压：1000 V DC（测试 1 分钟）
• 连接器：COMBICON，公头，5 针
• 供电电压：+3.3 V DC ±5 %
• 典型最大电流：650 mA（在 3.3 V 时）
• 电源连接：通过 PCI 总线
• 指示灯（LED）：SYS（系统）、L RUN（L Run，双 LED）、L ERR（L Error，双 LED）
• 操作元件：用于插槽号（卡 ID）的旋转开关
• 工作温度范围：-20 °C … +60 °C（测量时气流：0.5 m/s）
• 存储温度范围：-40 °C … +85 °C
• 湿度：相对湿度 10 % … 95 %，禁止凝露
• 海拔：0 m … 2000 m
• 环境（UL）：UL 合规使用的污染度等级 2
• 尺寸（长 x 宽 x 高）：120 mm x 85.4 mm x 18.5 mm（从硬件版本 2 起）
• 安装/装配：PCI 插槽（3.3 V）
• 合规性：RoHS: Yes；CE: Yes；UKCA: Yes
• EMC / 发射：EN 55011 / EN BS 55011
• 抗扰度标准：EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8、EN 61000-6-2
• UL 认证：设备根据 UL 508 认证（UL-File-Nr. E221530）
• 配置软件：SYCON.net 或 netX Configuration Tool
