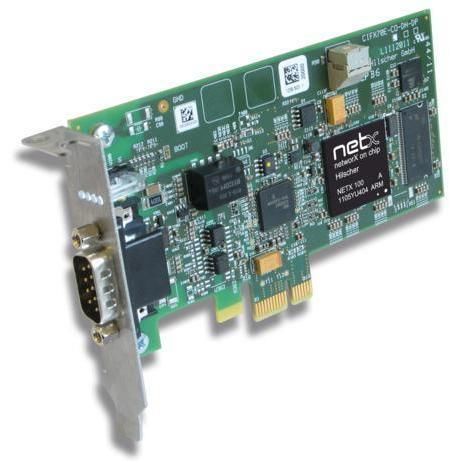

PCI Express通信卡 / DMA CIFX 70E-CO

产品概述
CIFX 70E-CO 是一款低矮型 PCI Express PC 卡，为基于 PC 的自动化提供 CANopen 通信。该卡在板上自主运行协议栈，并通过双口内存（Dual-Port-Memory，DPM）或 DMA 与主机交换过程数据，实现确定性、低延迟的数据访问。基于 netX 的架构允许在卡上实现协议，并在 cifX 系列中使用统一驱动程序和工具。

产品亮点

• 通用 CANopen PC 卡（主站或从站）
• 统一的用户界面和驱动，便于集成
• 通过双口内存（64 KB）或 DMA 访问数据
• 通过旋钮开关分配插槽号（卡 ID 唯一）
• 光隔离 ISO-11898 现场接口；D-Sub 9 针
• 工作温度可达 +65 °C（在规定气流条件下）

支持协议

• CANopen 主站
• CANopen 从站

技术参数（节选）

• 产品名称：CIFX 70E-CO
• 零件编号：1259.500
• 简要描述：用于 CANopen 的低矮型 PCI Express PC 卡（主/从）
• 功能：带 CANopen 的 PCI Express 通信接口
• 通信控制器：netX 100
• 内存：8 MB SDRAM；4 MB 串行 Flash EPROM
• 电源：+3.3 V DC ±5%；典型电流：800 mA（在 3.3 V 时）
• 系统连接器：PCI Express（单通道）
• 主机访问：双口内存（64 KB）或 DMA；数据位宽：32 位
• 传输速率：2 GBit/s
• 现场接口：ISO-11898，光隔离；D-Sub 9 针公头
• 绝缘电压：1000 V DC（1 分钟测试）
• 指示灯：SYS 和 CAN 状态 LED
• 操作元件：用于设置插槽号的旋钮开关（卡 ID）
• 工作温度：0 °C … +65 °C（测量时气流 0.5 m/s）
• 存储温度：-40 °C … +85 °C
• 湿度：10 %–95 % 相对湿度，不允许结露
• 尺寸：119 x 69 x 18.5 mm
• 配置软件：SYCON.net（主/从）；netX Configuration Tool（从站）
• 标准与认证：RoHS、CE、UKCA、UL 508（UL-File-Nr. E221530）

适用场景

• 工业机器控制与 PLC 集成
• 工厂自动化与运动控制系统
• 测试与测量系统、测试台
• 嵌入式 PC 自动化与 OEM 控制系统

集成与工具
cifX 系列提供统一的工具链与驱动（SYCON.net、netX Configuration Tool），简化系统集成并支持通过固件更换协议。硬件选项包括不同电缆长度、M12 接头、额外 NVRAM、宽温版本、双通道卡或分离式网络接口，以满足多种应用需求。
