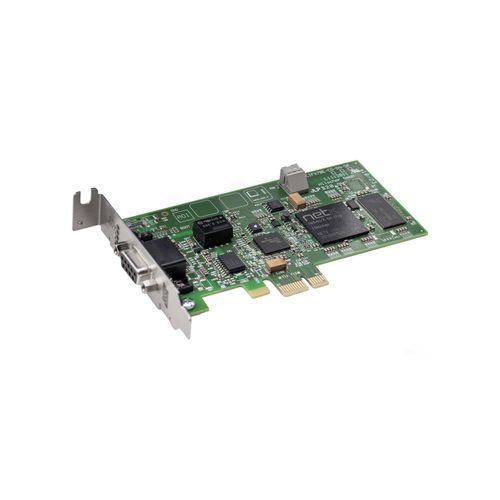

PCI Express 通信卡 CIFX 70E-DP

概述
cifX PC 卡系列是支持基于 PC 的自动化的 Real-Time Ethernet 和 Fieldbus 系统的统一标准。协议栈在卡上独立运行，过程数据通过双端口存储器 (DPM) 或 DMA 与主机交换。所有 cifX 卡无论协议和卡型均使用相同的驱动和工具。netX 技术通过加载不同固件，使单一硬件支持多种 Real-Time Ethernet 协议。

主要特性

• 通用 PROFIBUS DP PC 卡（主站或从站）
• 支持所有协议和卡型的统一用户界面
• 丰富的驱动便于集成
• 通过双端口内存 (DPM) 或直接内存访问 (DMA) 访问数据
• 通过旋转选择器设定唯一的槽号
• 设计用于扩展工作温度至 +65 °C（有气流时）

硬件选项与功能
提供多种硬件选项：不同长度的电缆、M12 连接器、附加 NVRAM、双通道配置或独立网络接口。还提供大量设备驱动和免费的 C-Toolkit 以便开发和集成。

支持协议

• PROFIBUS DP 主站
• PROFIBUS DP 从站

简要表
产品名称：CIFX 70E-DP
货号：1259.410
简述：cifX 低外形 PCI Express PROFIBUS DP 主站或从站或 PROFIBUS MPI 设备
功能：带 PCI Express 与 PROFIBUS 接口的通信接口

特性 / 技术参数

• 通信控制器：netX 100
• 板载 SDRAM：8 MB
• 闪存：4 MB 串行 Flash EPROM
• 电源：+3.3 V DC ±5%
• 典型电流：800 mA（在 3.3 V 时）
• 电源/数据连接：通过 PCI Express 总线（单通道端口）
• 数据访问：DPM 或 DMA（直接内存访问）
• 双端口内存大小：64 KB
• 数据宽度：32 位
• 内部传输速率：2 Gbit/s
• 通信标准：PROFIBUS
• PROFIBUS 接口类型：隔离 RS-485
• PROFIBUS 接头：9 针 D-Sub 母头
• 绝缘电压：1000 V DC（测试 1 分钟）
• 指示/LED：SYS（系统状态 LED）、COM（通信状态，双 LED）
• 操作元件：设备地址（槽号）设置用旋转选择器
• 工作温度范围：0 °C … +65 °C（在 0.5 m/s 气流下）
• 存储温度范围：-40 °C … +85 °C
• 湿度：相对湿度 10% … 95%，不得有冷凝
• 环境（UL 合规）：污染等级 2
• 工作海拔高度：0 m … 2000 m
• 尺寸（长 x 深 x 高）：119 mm x 69 mm x 18.5 mm
• 主/从配置软件：SYCON.net
• 从站配置工具：netX 配置工具
• RoHS 合规：是
• UL 认证：符合 UL 508（UL 文件编号 E221530）
• EMC 标志与合规：CE 与 UKCA
• 发射：EN 55011 / EN BS 55011
• 抗扰度：EN 61000-4-2（ESD）、EN 61000-4-3（射频）、EN 61000-4-4（突发）、EN 61000-4-5（浪涌）、EN 61000-4-6（传导干扰）、EN 61000-4-8（磁场）、EN 61000-6-2（工业环境）
• 相关产品 / 说明：可选 Master 许可 NXLIC-MASTER（产品代码 8211.000）
