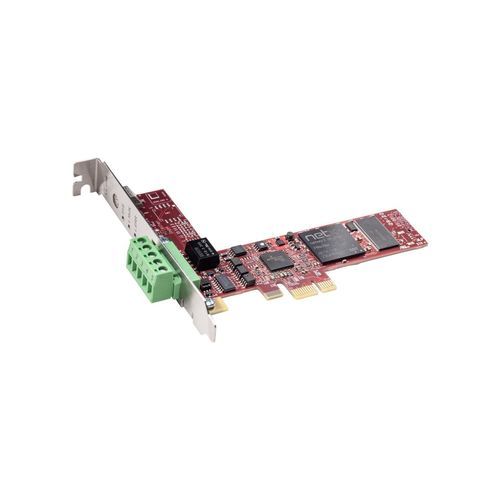

PCI Express通信卡 / 数字 CIFX 50E-CC

带输入输出处理器

产品概述
Hilscher CIFX 50E-CC 是一款基于 PCI Express x1 的 PC 通信卡，提供 CC-Link Slave 功能。卡上集成 netX 100 通信控制器并在板上自主执行协议栈，过程数据通过双口存储器 (DPM) 或直接存储器访问 (DMA) 与主机交换。Hilscher 的 netX 技术通过加载特定固件，可在同一硬件平台上实现不同实时以太网协议，且驱动与工具在协议与卡型之间保持一致性。

主要特点

• 支持 CC-Link Slave（V2.0 和 V1.1）
• 跨协议的统一用户界面和驱动
• 丰富的驱动支持，便于集成
• 通过 DPM 或 DMA 访问数据
• 通过旋钮开关设定唯一的插槽号

支持的协议

• CC-Link Slave（V2.0、V1.1）

技术参数（节选）

• 产品名称: CIFX 50E-CC
• 零件号: 1251.740
• 简要描述: PC 卡 cifX PCI Express CC-Link Slave
• 功能: 具有 PCI Express 与 CC-Link 接口的通信接口
• 通信控制器: netX 100
• 集成内存: 8 MB SDRAM；4 MB 串行 Flash EPROM
• 系统接口（总线）: PCI Express x1（单通道）
• 传输速率: 2 GBit/s
• 数据访问: DPM 或 DMA（从 HW Rev.3 起）
• 数据宽度: 32 bit
• 通信标准: CC-Link
• 网络接口: RS-485，光隔离；COMBICON 5 针连接器
• 隔离电压: 1000 V DC（测试 1 分钟）
• 供电电压: +3.3 V DC ±5%；典型电流约 800 mA
• 供电方式: 通过 PCI Express 总线
• 指示灯: SYS、L RUN（双 LED）、L ERR（双 LED）
• 操作元件: 卡上旋钮开关设定插槽号（卡 ID）
• 工作温度: 0 °C 至 +60 °C（测量空气流速 0.5 m/s）
• 存储温度: -40 °C 至 +85 °C
• 湿度: 10 % 至 95 % RH，禁止结露
• 海拔: 0 m 至 2000 m
• 外形尺寸（长 x 宽 x 高）: 120 x 89.9 x 18.5 mm（自 HW rev.3 起）
• 安装: PCI Express x1 插槽（3.3 V）
• 合规性: RoHS、CE、UKCA
• 电磁发射: EN 55011 / EN BS 55011
• 抗扰度标准: EN 61000-4-2/3/4/5/6/8；EN 61000-6-2（工业环境）
• UL: 按 UL 508 认证（UL-File-Nr. E221530）

配置与订购

• 配置软件: SYCON.net 或 netX Configuration Tool
• 通过卡上的旋钮开关设置插槽编号
• 订购零件号: 1251.740
