PCI Express 通信卡 CIFX 90E-RENHSF series

产品

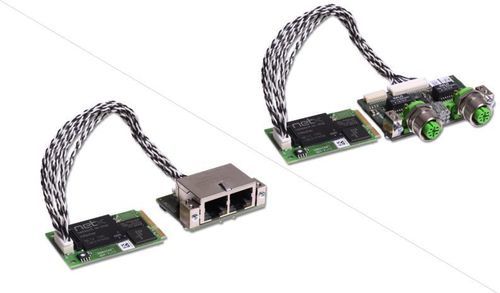

CIFX 90E-RE\NHS\F 为 Mini PCI Express 型PC卡（无散热片），用于实时以太网通信，适用于基于PC的自动化系统。

亮点

• 通用 Real‑Time Ethernet PC 卡（Master 或 Slave）
• 针对所有协议和卡型的统一用户界面
• 丰富的设备驱动，便于集成
• 通过双端口内存（DPM）或 DMA 访问数据
• 含独立网络接口（15 cm 或 20 cm），可选 M12 插座
• 不带散热片交付

产品描述
cifX PC 卡系列是支持 PC 自动化中所有 Real‑Time Ethernet 和现场总线系统的统一标准。协议栈在卡上独立运行，处理数据通过 DPM 或 DMA 与主机交换。Hilscher 的 netX 技术可在单一硬件上实现多种实时以太网协议；通过加载不同固件即可切换协议。

多种硬件选项（不同线缆长度、M12 接头、额外 NVRAM、扩展温度范围、双通道卡、独立网络接口）可满足多种应用需求。提供丰富的设备驱动和免费 C‑Toolkit 以支持集成。

支持的协议

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic（Slave）
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

技术规格

• 产品名称：CIFX 90E-RE\NHS\F
• 部件编号：1291.108
• 简要说明：cifX Mini PCI Express PC 卡，用于 Real‑Time Ethernet Master 或 Slave（无散热片）
• 功能：具有 Mini PCI Express 和以太网接口的通信接口
• 通信控制器：netX 100
• 内置 RAM：8 MB SDRAM
• 内置 FLASH：4 MB 串行 Flash EPROM
• 供电电压：+3.3 V DC ±5 %
• 最大电流（典型）：800 mA（在 3.3 V）
• 供电连接：通过 Mini PCI Express 总线
• 总线类型（系统接口）：Mini PCI Express，单通道（X1）
• 数据访问：DPM 或 DMA
• 双端口内存大小：64 KB
• 数据宽度：32 bit
• 传输速率（总线）：33 MHz
• 通信标准：以太网（10BASE‑T / 100BASE‑TX），隔离
• 以太网接口类型：10BASE‑T / 100BASE‑TX，隔离
• 以太网连接器：Ethernet X4 电缆连接器（JST BM20B‑SRDS‑G‑TFC，间距 1.0 mm）用于连接 AIFX‑RE
• 指示灯：LED 显示 - SYS（系统状态）
• 工作温度范围：0 °C … +45 °C
• 存储温度范围：-40 °C … +85 °C
• 湿度：相对湿度 10 % … 95 %，不得凝露
• 环境（符合 UL）：污染度 2
• 海拔高度：0 m … 2000 m
• 尺寸（长 x 宽 x 高）：51 mm x 30.2 mm ±0.1 x 10.8 mm
• 安装/固定：PCI Express Mini 系统连接器（3.3 V），X1 = one‑lane
• 配置软件：SYCON.net
• 合规性：RoHS: 是
• UL 认证：符合 UL 508，UL 文件编号 E221530
• EMC / 指令：CE 与 UKCA: 是
• 发射标准：EN 55011 / EN BS 55011
• 抗扰度标准：EN 61000‑4‑2, EN 61000‑4‑3, EN 61000‑4‑4, EN 61000‑4‑5, EN 61000‑4‑6, EN 61000‑4‑8, EN 61000‑6‑2
