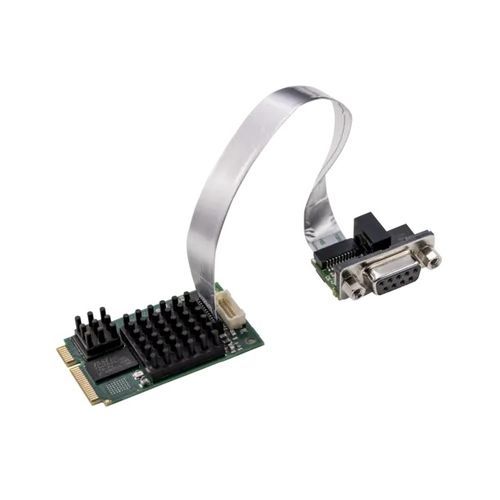

PCI Express通信卡 / DMA CIFX 90E-DP\ET\F

带输入输出处理器

概述
cifX PC 卡系列是支持基于 PC 的自动化的实时以太网和现场总线系统的统一标准。协议栈在卡上独立运行，与主机的数据交换通过双端口内存（DPM）或 DMA 进行。各卡采用相同的平台策略、驱动和工具；通过加载不同固件可更改协议功能。

主要特点

• 通用 Mini PCI Express PROFIBUS DP 卡（主站或从站）
• 为所有协议和卡型提供一致的用户界面
• 通过丰富的驱动选择实现便捷集成
• 通过双端口内存（DPM）或直接内存访问（DMA）进行数据访问
• 可选独立网络接口（15 cm 或 30 cm）
• 在扩展环境下可工作至 +70 °C（0.5 m/s 气流条件）

详细信息
该卡提供多种硬件选项（不同长度电缆、M12 连接器、附加 NVRAM、双通道版本、独立网络接口），以满足不同应用需求。提供免费 C-Toolkit 和广泛的设备驱动。netX 技术允许在同一硬件上实现多种实时以太网协议。

支持的协议

• PROFIBUS DP Master
• PROFIBUS DP Slave

技术参数 / 规格

• 产品名称：CIFX 90E-DP\ET\F
• 参考（代码）：1291.414
• 简要说明：cifX Mini PCI Express PROFIBUS DP 主站或从站卡 / 带现场总线电缆连接器的 PROFIBUS MPI 设备，用于连接 PROFIBUS 组装接口（AIFX-DP）
• 功能：带 PROFIBUS 接口的 Mini PCI Express 通信接口
• 通信控制器（类型）：netX 100
• SDRAM：8 MB
• Flash：4 MB 串行 Flash EPROM
• 供电电压：+3.3 V DC ±5%
• 最大电流（典型）：600 mA（在 3.3 V 时）
• 总线连接器：通过 Mini PCI Express 总线
• 总线类型：Mini PCI Express，单通道端口
• 数据访问：DPM 或 DMA（直接内存访问）
• 双端口内存大小：64 KB
• 数据宽度：32 bit
• 总线传输速率（总线）：33 MHz
• 通信标准：PROFIBUS
• PROFIBUS 接口类型：隔离 RS-485
• 现场总线连接器：Fieldbus 电缆连接器 X3（JST 10FMN-BMT-A-TF(LF)(SN)，间距 1.0 mm），用于连接 PROFIBUS 组装接口 AIFX-DP
• 指示/LED：SYS 状态 LED
• 工作温度范围：-20 °C ... +70 °C（在 0.5 m/s 气流下测量）
• 存储温度范围：-40 °C ... +85 °C
• 湿度：相对湿度 10% … 95%，不得有凝结
• 工作海拔：0 m … 2000 m
• 尺寸（长 x 宽 x 高）：51 mm x 30.2 ±0.1 mm x 12.5 mm
• 安装/装配：Mini PCI Express 系统连接器（3.3 V），X1/X2 = 单通道
• 配置软件（主/从）：SYCON.net
• 从站配置工具：netX 配置工具
• RoHS 合规：是
• EMC 标志：CE：是；UKCA：是
• 辐射：EN 55011 / EN BS 55011
• 抗扰度：EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8；EN 61000-6-2（工业环境）
• 相关产品/变体：30 cm 电缆变体：CIFX 90E-DP\ET\F/30（代码 1291.414/30）
• Master 许可可用：NXLIC-MASTER（代码 8211.000）
