PC/104接口卡 CIFX 50-DN

PCI-104DeviceNet工业

产品

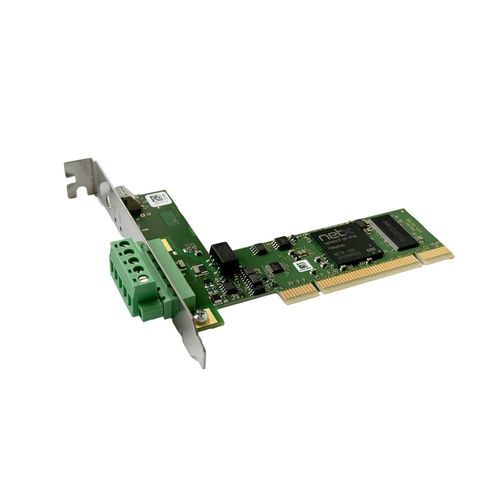

CIFX 50-DN 是用于 DeviceNet 通信的 PCI 插卡，协议堆在板上独立运行，并通过双端口内存 (DPM) 或 DMA 与主机交换过程数据。所有 CIFX 卡采用统一的驱动和工具方案，便于跨协议与卡型的一致集成。可选多种硬件配置，如不同线缆长度、M12 接头、可选 NVRAM、扩展温度范围、双通道卡和独立网络接口。丰富的设备驱动和免费的 C-Toolkit 有助于简化软件集成。

亮点

• 通用 DeviceNet PCI 插卡（主站或从站）
• CIFX 全系列协议与卡型的统一用户界面
• 广泛的驱动支持，便于集成
• 通过双端口内存或直接内存访问 (DMA) 访问数据
• 通过旋转开关设置的唯一插槽编号
• 支持最高 70 °C 的扩展工作温度

支持协议

• DeviceNet Master
• DeviceNet Slave

技术参数

• 产品名称: CIFX 50-DN
• 零件编号: 1250.510
• 简要描述: 用于 DeviceNet 的 PCI 插卡（主站或从站）
• 功能: 通信接口（PCI 到 DeviceNet）
• 通信控制器: netX 100
• 集成内存: 8 MB SDRAM；4 MB 串行 Flash EPROM
• 系统接口: 总线类型 PCI；传输速率 33 MHz；数据宽度 32 bit；通过 DPM 或 DMA 访问数据
• 通信接口: 符合 DeviceNet；接口类型 ISO-11898，符合 DeviceNet 规范，光电隔离
• 绝缘电压: 1000 V DC（1 分钟测试）
• 连接器: COMBICON 公头，5 针
• 电源: +3.3 V DC ±5%；典型最大电流 650 mA（3.3 V 时）；通过 PCI 总线供电
• 指示: LED SYS（系统）和 MNS（模块网络状态 双 LED）
• 操作元件: 用于设置插槽号（板卡 ID）的旋转开关
• 允许环境: 工作温度 -20 °C 至 +70 °C（测量时气流 0.5 m/s）；存储温度 -40 °C 至 +85 °C；湿度 10%–95% RH 无冷凝；UL 合规使用时污染度 2
• 海拔: 0 m 至 2000 m
• 尺寸 (长 x 宽 x 高): 120 mm x 86 mm x 18.5 mm（硬件版本 5 及以上）
• 安装: PCI 插槽（3.3 V）
• 合规: RoHS 是；EMC/CE 是；UKCA 是
• EMC 发射标准: EN 55011 / EN BS 55011
• EMC 抗扰度标准: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2（工业环境）
• UL 认证: 按 UL 508 认证；UL 案件编号 E221530
• 配置软件: SYCON.net（Master 与 Slave）；netX Configuration Tool（Slave）
