CompactPCI卡片 / 接地总线 CIFX 80-DP

USBRS-485PROFIBUS DP

产品名称

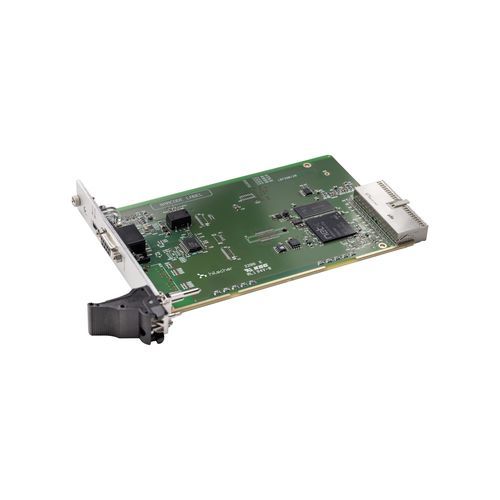

CIFX 80-DP 是一款用于 PROFIBUS DP 的 CompactPCI PC 卡，为基于 PC 的自动化提供实时通信（可配置为主站或从站）。该卡采用 Hilscher netX 技术，能在卡上自主运行协议栈以减轻主机负担。

概述
cifX PC 卡系列是支持基于 PC 的 Real-Time Ethernet 和现场总线系统的统一标准。协议栈在卡上执行，过程数据通过双端口内存（DPM）或 DMA 与主机交换。所有 cifX 卡使用相同的驱动和工具，通过加载不同固件可切换协议。多种硬件选项及软件工具（设备驱动、C-Toolkit、SYCON.net）支持在工业环境中的灵活集成。

产品亮点

• 通用 PROFIBUS DP CompactPCI PC 卡（主站或从站）
• 协议与卡格式通用的统一用户界面
• 丰富的驱动支持，便于集成
• 通过双端口内存或 DMA 访问数据
• 工作温度范围可达 +70 °C

支持的协议

• PROFIBUS DP Master
• PROFIBUS DP Slave

技术规格

• 产品名称：CIFX 80-DP
• 零件号：1280.410
• 简要说明：CIFX CompactPCI PC 卡，适用于 PROFIBUS DP（主站或从站）/ PROFIBUS MPI 设备
• 功能：CompactPCI 与 PROFIBUS 通信接口
• 通信控制器：netX 100（Hilscher）
• RAM：8 MB SDRAM
• FLASH：4 MB 串行 Flash EPROM
• 供电电压：+3.3 V DC ±5 %
• 最大电流（典型值）：650 mA（3.3 V）
• 供电连接：通过 CompactPCI 总线
• 总线类型：CompactPCI
• 数据访问：DPM 或 DMA
• 双端口内存大小：64 KB
• 数据宽度：32 位
• 总线传输速率：33 MHz
• 通信标准：PROFIBUS
• 接口类型：隔离 RS-485
• PROFIBUS 接口：D-Sub 母头，9 针
• 耐压：1000 V DC（1 分钟测试）
• 诊断接口：USB（Mini B，5 针）
• 指示灯：SYS（系统）、COM（通信，双 LED）
• 工作温度：-20 °C … +70 °C（测量时气流 0.5 m/s）
• 存储温度：-40 °C … +85 °C
• 湿度：10 % … 95 % 相对湿度，禁止凝结
• 环境（UL）：UL 合规使用需在污染等级 2 环境中
• 海拔：0 m … 2000 m
• 尺寸（长 x 宽 x 高）：162.5 mm x 100 mm x 20 mm
• 安装：CompactPCI 插槽（3.3 V）
• 配置软件：SYCON.net（主/从），netX Configuration Tool（从）
• RoHS：是
• UL 认证：UL 508（UL-File-Nr. E221530）
• CE：是
• UKCA：是
• 辐射标准：EN 55011 / EN BS 55011
• 抗扰度标准：EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 及 EN 61000-6-2（工业）
