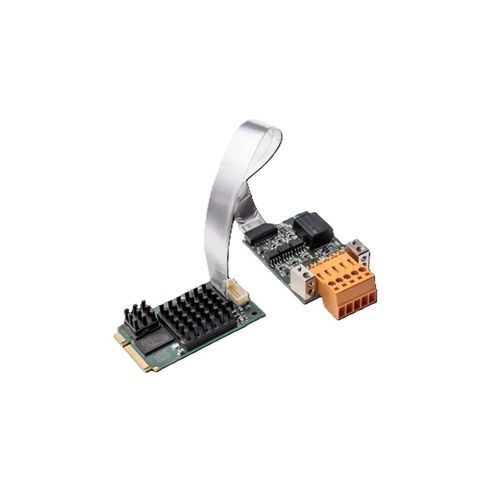

PCI Express通信卡 / DMA CIFX 90E-CCETF

概述
cifX 系列 PC 卡是一种统一标准，支持用于基于 PC 的自动化的实时以太网和现场总线系统。协议栈在卡上独立运行；通过 Dual-Port-Memory 或 DMA 与主机交换过程数据。所有 cifX 卡无论协议或卡型均使用相同的驱动程序和工具。netX 技术使得在同一硬件上实现多种实时以太网协议成为可能；可通过加载不同固件更改协议。

要点

• PC 卡：CC-Link 从站 V2.0 与 V1.1
• 所有协议和卡型的统一用户界面
• 广泛的驱动程序支持，易于集成
• 通过 Dual-Port-Memory 或 DMA（直接内存访问）访问数据
• 可选独立网络接口（电缆有 15 cm 或 30 cm 可选）
• 设计用于扩展温度范围，可工作至 60 °C

型号 / 表格
产品名称 | 产品代码 | 简要说明
CIFX 90E-CC\ET\F | 1291.744 | 适用于扩展温度范围的 Mini PCI Express PC 卡 - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | 含 30 cm 电缆的扩展温度范围 Mini PCI Express CC-Link PC 卡

支持的协议

• CC-Link 从站

特性 / 技术规格

• 外形尺寸：Mini PCI Express (mini-PCIe)
• 功能：用于基于 PC 的自动化应用的 PC 通信卡
• 协议：CC-Link（从站 V2.0 与 V1.1）
• 协议栈在卡上运行（独立）
• 主机接口：Dual-Port-Memory 或 DMA（直接内存访问）
• 独立网络接口：可选，电缆长度 15 cm 或 30 cm
• 扩展温度范围：设计用于在最高 60 °C 下运行
• 可用硬件选件：不同电缆长度、M12 连接器、额外 NVRAM、双通道卡、独立网络接口
• 软件支持：丰富的设备驱动和免费 C-Toolkit
• cifX 系列：兼容其他格式和协议（如 M.2、mini PCIe half size、相关产品中的 CC-Link IE Field）
• 产品变型（代码）：1291.744 与 1291.744/30（含 30 cm 电缆的变型）
