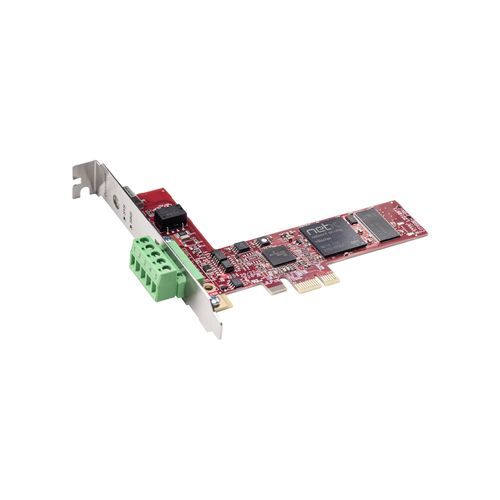

PCI Express通信卡 / DMA CIFX 50E-DN

产品名称
CIFX 50E-DN — 面向 DeviceNet 通信的 PCI Express PC 卡，可在 PC 自动化环境中作为 DeviceNet 主站或从站使用。

亮点

• 可配置为主站或从站的通用 DeviceNet PC 卡
• 跨协议和卡型的一致用户界面
• 丰富的驱动和工具支持，便于集成
• 通过双端口存储器（DPM）或直接内存访问（DMA）进行数据访问
• 通过旋转开关分配唯一插槽号

概述
cifX PC 卡系列为 PC 基自动化中的实时以太网和现场总线系统提供统一标准。协议栈在卡上自主运行，并通过 DPM 或 DMA 与主机交换过程数据。得益于 Hilscher 的通用平台策略，所有 PC 卡无论协议或卡型均使用相同的驱动和工具。netX 技术使单一硬件平台支持多种实时以太网协议；可通过加载不同固件更换协议。硬件选项包括不同电缆长度、M12 接头、额外 NVRAM、扩展温度范围、双通道卡或独立网络接口。提供广泛的设备驱动和免费 C-Toolkit 以便集成。

支持协议

• DeviceNet Master
• DeviceNet Slave

技术规格

• 产品名称：CIFX 50E-DN
• 零件编号：1251.510
• 简要描述：PC Card cifX PCI Express — DeviceNet Master 或 Slave
• 功能：具有 PCI Express 和 DeviceNet 接口的通信接口
• 通讯控制器 / 类型：netX 100
• 集成内存：8 MB SDRAM；4 MB 串行 Flash EPROM
• 系统接口 — 总线类型：PCI Express，单通道端口 (x1)
• 传输速率：2 GBit/s
• 数据访问：DPM 或 DMA（DMA 自硬件版本 4 起可用）
• 数据宽度：32 位
• 通信标准：DeviceNet
• 接口类型：符合 DeviceNet 规范的 ISO-11898，光隔离
• 隔离电压：1000 V DC（测试时间 1 分钟）
• DeviceNet 连接器：COMBICON，公头，5 针
• 电源 — 供电电压：+3.3 V DC ±5 %
• 最大电流（典型）：800 mA（在 3.3 V 时）
• 电源连接：通过 PCI Express 总线
• 指示灯：SYS（系统状态 LED）；MNS（Module Network Status — 双 LED）
• 操作元件：用于插槽号（卡 ID）的旋转开关
• 工作温度范围：-20 °C … +70 °C（测量时气流：0.5 m/s）
• 存储温度范围：-40 °C … +85 °C
• 湿度：10 % … 95 % 相对湿度，不允许结露
• 环境：为满足 UL 要求：设备必须在污染度 2 的环境中使用
• 海拔：0 m … 2000 m
• 尺寸（长 x 宽 x 高）：120 mm x 86 mm x 18.5 mm（自硬件版本 4 起）
• 安装 / 固定：PCI Express x1 插槽（3.3 V）
• 合规性：RoHS — 是
• 符合 EMC 指令：CE 标识 — 是；UKCA 标识 — 是
• 发射标准：EN 55011 / EN BS 55011（射频干扰特性）
• 抗扰度标准：EN 61000-4-2（ESD）、EN 61000-4-3（辐射 RF）、EN 61000-4-4（突发）、EN 61000-4-5（浪涌）、EN 61000-4-6（传导干扰）、EN 61000-4-8（工频磁场）、EN 61000-6-2（工业环境）
• UL 认证：设备已根据 UL 508 认证 — UL-File-Nr. E221530
• 配置软件（master 和 slave）：SYCON.net
• 配置软件（slave）：netX Configuration Tool
