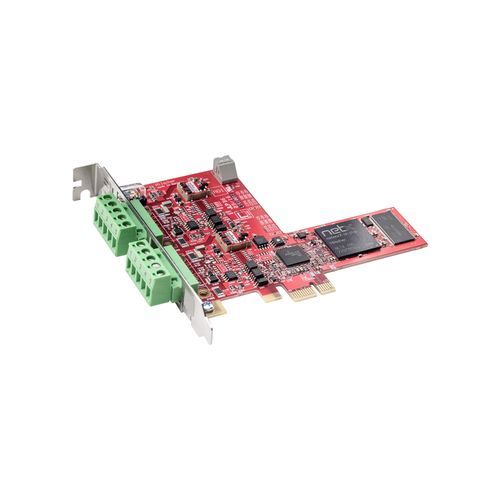

PCI通信卡 CIFX 50E-2DN

绝缘双通

概述
cifX 系列 PC 板是一种统一标准，支持用于基于 PC 的自动化的实时以太网（Real-Time Ethernet）和现场总线（Fieldbus）系统。协议栈在板上独立运行；与主机的数据交换通过双口存储器（DPM）或直接内存访问（DMA）进行。netX 技术可在单一硬件上实现实时以太网协议，并可通过加载不同固件切换协议。

主要特点

• 在单个 PCI Express 插槽上提供两个 DeviceNet 接口（Master 或 Slave）
• 针对所有协议和板卡格式提供统一的用户接口
• 丰富的驱动程序选择，便于集成
• 通过双口存储器或直接内存访问进行数据访问
• 唯一的插槽编号，通过旋转选择开关分配
• 设计用于最高 70 °C 的扩展工作温度范围

详细说明
CIFX 50E-2DN（cifX PCI 双通道）板在硬件/固件（netX 100）上实现通信控制。硬件选项包括额外 NVRAM、M12 连接器、多种线缆长度和双通道变体。所有 cifX 板使用相同的 Hilscher 驱动和工具，简化了集成和维护。提供免费的 C-Toolkit 以供开发使用。

支持的协议

• DeviceNet Master
• DeviceNet Slave

技术细节（摘录）
产品名称：CIFX 50-2DN / CIFX 50E-2DN
参考编号：1252.510（CIFX 50-2DN）/ 1253.510（CIFX 50E-2DN）
简要描述：cifX PCI PC 板，2 通道 DeviceNet Master 或 Slave
通信控制器：netX 100
板载内存：8 MB SDRAM；4 MB 串行 Flash EPROM
系统接口：PCI 总线（33 MHz，32 位）
数据访问：DPM 或 DMA（直接内存访问）
通信接口 1 和 2：DeviceNet（ISO-11898），光隔离，隔离电压 1000 V DC（1 分钟测试），5 针 COMBICON 公头连接器
电源：+3.3 V DC ±5%，典型电流 700 mA（通过 PCI 总线）
显示/LED：SYS 状态 LED；用于 DeviceNet 状态的双 MNS 0 / MNS 1 LED
操作元件：用于设备地址（板 ID）的旋转选择开关
环境条件：工作温度 -20 °C … +70 °C（气流 0.5 m/s）；存储温度 -40 °C … +85 °C；相对湿度 10% … 95%（无凝结）；海拔 0 … 2000 m
尺寸：120 mm x 94.5 mm x 18.5 mm；安装：PCI 插槽（3.3 V）
合规性：RoHS、CE、UKCA；电磁兼容：EN 55011；抗扰度按 EN 61000-4-x；UL 认证：UL 508（UL 文件号 E221530）

注释
该板随附 Hilscher 驱动和工具（如 SYCON.net）。提供 Master 许可选项（用于 Master 功能的可选软件许可）。
