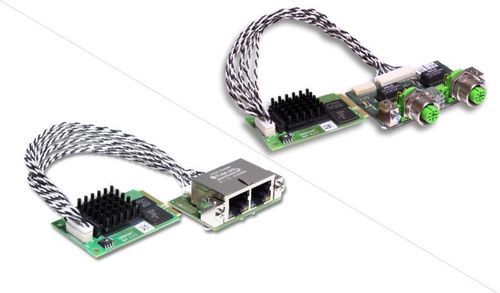

PCI Express 通信卡 CIFX 90E-REF series

概述
cifX PC 卡系列是支持基于 PC 的自动化的所有实时以太网（Real-Time Ethernet）和现场总线（Fieldbus）系统的统一标准。协议栈在卡上独立运行，过程数据通过双端口存储器（DPM）或 DMA 与主机交换。所有 PC 卡无论协议和卡格式如何均使用相同的驱动和工具。netX 技术允许在单一硬件上实现所有实时以太网协议，并可通过加载不同固件更改协议。

要点

• 通用 Real-Time Ethernet PC 卡（Master 或 Slave）
• 为所有协议和卡格式提供统一的用户界面
• 通过多种驱动实现易于集成
• 通过双端口存储器（DPM）或直接存储器访问（DMA）访问数据
• 包含独立网络接口（15 cm 或 20 cm）- 可选 M12 连接器

扩展说明
cifX 系列提供多种硬件选项：不同长度的电缆、M12 连接器、附加 NVRAM、扩展温度范围、双通道卡或独立网络接口。提供广泛的设备驱动和免费的 C-Toolkit。cifX 产品组合的持续扩展包括新的标准、协议和格式（例如 M.2、mini PCIe half size、CC-Link IE Field），以满足市场需求。

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

技术表（摘录）
产品名称：CIFX 90E-RE\F
参考号：1291.100
简要说明：cifX Mini PCI Express PC 卡，适用于 Real-Time Ethernet Master 或 Slave - 带用于以太网组装接口（AIFX-RE）的以太网电缆连接器
功能：具有 Mini PCI Express 和以太网接口的通信接口
通信控制器：netX 100
板载内存：8 MB SDRAM；4 MB 串行 Flash EPROM
电源：+3.3 V DC ±5%，典型电流：800 mA（在 3.3 V 时）
连接器：通过 Mini PCI Express 总线（单通道端口）
数据访问：DPM 或 DMA（直接内存访问），自硬件版本 A 起可用
DPM 大小：64 KB，数据宽度：32 位，总线速度：33 MHz
以太网通信接口：10BASE-T/100BASE-TX 隔离；以太网电缆连接器 X4（JST BM20B-SRDS-G-TFC，间距 1.0 mm）用于连接 AIFX-RE
显示/LED：LED SYS（系统状态）
工作温度范围：0 °C ... +55 °C（气流 0.5 m/s 时）；存储温度：-40 °C ... +85 °C
湿度：10% …95% 相对湿度，无冷凝；使用海拔：0 m … 2000 m
尺寸：51 mm x 30.2 ±0.1 mm x 11 mm；安装：Mini PCI Express 连接器（3.3 V），X1/X2 = 单通道
配置：SYCON.net 软件与 netX 配置工具
合规性：RoHS：是；UL 认证：UL 508（UL 文档号 E221530）
EMC：CE 和 UKCA 标志；发射 EN 55011；抗扰度 EN 61000-4-x 和 EN 61000-6-2（工业环境）

特性 / 技术规格

• 外形：Mini PCI Express（单通道端口）
• 控制器：netX 100
• 内存：8 MB SDRAM，4 MB 串行 Flash EPROM
• 网络接口：10/100Base-TX 隔离，带 AIFX-RE 连接器
• 主机数据访问：Dual-Port Memory（DPM）或 DMA
• DPM 大小：64 KB，32 位数据总线
• 电源：+3.3 V DC ±5%，典型功耗 800 mA
• 工作温度：0 °C ... +55 °C（在适当通风下）
• 尺寸：51 x 30.2 x 11 mm
• 配置软件：SYCON.net；netX 配置工具
• 认证：RoHS、UL 508、EMC（CE/UKCA）
