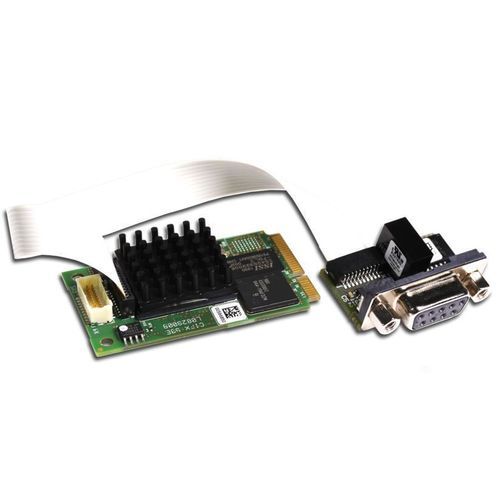

PCI Express通信卡 / 带输入输出处理器 CIFX 90E-DPF

概述
cifX PC 卡系列是支持基于 PC 的自动化系统中实时以太网和现场总线系统的统一标准。协议栈在 PC 卡上独立运行，过程数据通过双端口存储器（DPM）或 DMA 与主机交换。由于 Hilscher 平台策略，所有 PC 卡使用相同的驱动程序和工具。netX 技术使同一硬件上支持多种实时以太网协议成为可能；通过加载不同固件可切换协议。提供多种硬件选项（不同电缆长度、M12 连接器、额外 NVRAM、扩展温度范围、双通道卡、分离式网络接口）。提供广泛的设备驱动和免费 C-Toolkit。

要点

• 通用 PROFIBUS DP PC 卡（主站或从站）
• 针对所有协议和卡型统一的用户界面
• 丰富的驱动选择，便于集成
• 通过双端口存储器（DPM）或直接存储访问（DMA）访问数据
• 包括分离式网络接口（15 cm 或 30 cm）

支持的协议

• PROFIBUS DP Master
• PROFIBUS DP Slave

技术数据（表）
产品名称：CIFX 90E-DP\F
零件号：1291.410
简要说明：PC Card cifX Mini PCI Express PROFIBUS DP 主站或从站或 PROFIBUS MPI 设备 - 带用于连接 PROFIBUS 装配接口（AIFX-DP）的现场总线电缆连接器
功能：带有 Mini PCI Express 和 PROFIBUS 接口的通信接口
通信控制器类型：netX 100
RAM：8 MB SDRAM
FLASH：4 MB 串行 Flash EPROM
供电电压：+3.3 V DC ±5 %
最大电流（典型）：600 mA（在 3.3 V 时）
连接器：通过 Mini PCI Express 总线
总线类型：Mini PCI Express，单通道端口
数据访问：DPM 或 DMA（直接内存访问），自硬件版本 A 起
双端口存储器大小：64 KB
数据宽度：32 位
传输速率：33 MHz
通信标准：PROFIBUS
接口类型：RS-485，隔离
连接器（现场总线）：Fieldbus X3 电缆连接器（JST 10FMN-BMT-A-TF(LF)(SN)，节距 1.0 mm），用于连接 PROFIBUS 装配接口 AIFX-DP
指示灯：SYS 指示灯（系统状态 LED）
工作温度范围：0 °C ... +55 °C（测量时气流：0.5 m/s）
存储温度范围：-40 °C ... +85 °C
湿度：相对湿度 10 % … 95 %，不允许凝结
环境（UL）：为符合 UL 使用：设备必须在污染度等级 2 的环境中使用
海拔：0 m … 2000 m
尺寸（长 x 宽 x 高）：51 mm x 30.2 +/- 0.1 mm x 11 mm
安装/装配：PCI Express Mini 系统连接器（3.3 V），X1/X2 = 单通道
配置软件（master/slave）：SYCON.net
配置软件（slave）：netX Configuration Tool
合规性：RoHS = 是
UL 认证：UL 508（UL-File-Nr. E221530）
EMC / CE / UKCA：CE = 是，UKCA = 是；发射：EN 55011 / EN BS 55011；抗扰度：EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8；通用标准：EN 61000-6-2（工业环境）

技术规格

• 型号：CIFX 90E-DP\F（Mini PCI Express）
• 零件号：1291.410
• Fieldbus：PROFIBUS DP（主站或从站）
• 通信控制器：netX 100
• 内存：8 MB SDRAM，4 MB 串行 Flash
• 主机接口：Mini PCI Express，单通道，33 MHz，32 位数据宽度
• 数据交换：Dual-Port Memory（64 KB）或 DMA
• 电源：3.3 V DC ±5 %，典型 600 mA
• 物理尺寸：51 x 30.2 x 11 mm（Mini PCIe）
• 工作温度：0 °C 至 +55 °C；存储 -40 °C 至 +85 °C
• 隔离 RS-485 PROFIBUS 接口（通过 AIFX-DP 连接器）
• 配置工具：SYCON.net 和 netX Configuration Tool
• UL 与 EMC 认证：UL 508（E221530），符合 CE/UKCA
