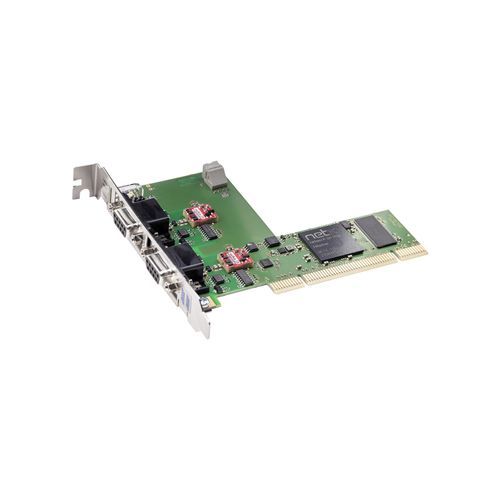

PCI通信卡 CIFX 50-2DP

RS422/RS485绝缘双通

概述
cifX 系列 PC 板是支持基于 PC 的自动化的实时以太网和现场总线系统的统一标准。协议栈在板上独立运行，过程数据通过双端口存储器（DPM）或 DMA 与主机交换。所有 cifX 板使用相同的驱动程序和工具集。netX 技术可通过加载不同固件实现不同协议。

主要特性

• 单个 PCI 插槽内提供两个 PROFIBUS DP 接口（主或从）
• 对所有协议和板型提供统一的用户接口
• 通过多种驱动实现便捷集成
• 通过双端口存储器（DPM）或直接内存访问（DMA）访问数据
• 唯一的插槽编号，通过旋转选择开关分配
• 扩展工作温度可达 +70 °C

支持的协议

• PROFIBUS DP 主站
• PROFIBUS DP 从站

技术数据（摘录）
产品名称: CIFX 50-2DP
参考: 1252.410
简要说明: cifX PCI 2 通道 PROFIBUS DP 主或从 卡
功能: 具有 PCI 和 2 个 PROFIBUS 接口的通信接口
通信控制器: netX 100
板载内存: 8 MB SDRAM；4 MB 串行 Flash EPROM
系统接口: PCI 总线，33 MHz，32 位数据宽度
数据访问: DPM 或 DMA（直接内存访问）
通信接口 (x2): 标准 PROFIBUS；隔离 RS-485 接口；隔离电压 1000 V DC（1 分钟测试）；9 针 D-Sub 母头连接器
电源: +3.3 V DC ±5%，典型电流 700 mA（通过 PCI 总线供电）
指示灯: LED（SYS、COM0 双 LED、COM1 双 LED）
操作元件: 设备地址（板 ID）分配用旋转选择开关
环境条件: 工作温度 -20 °C … +70 °C（0.5 m/s 气流）；存储温度 -40 °C … +85 °C；湿度 10% … 95%（无冷凝）；使用海拔 0 … 2000 m
合规与认证: 符合 RoHS；CE 标志；UKCA 标志；UL 认证: UL 508（UL 文件号 E221530）
配置软件: SYCON.net

硬件说明与可选项
cifX 系列可用的硬件选项：多种电缆长度、M12 接头、额外 NVRAM、扩展温度范围、2 通道板、独立网络接口。可通过加载不同 netX 固件更换协议。

特点 / 技术规格

• 型号: CIFX 50-2DP
• 产品代码: 1252.410
• 类型: PCI PC 板 2 通道 PROFIBUS DP（Master/Slave）
• 控制器: netX 100
• 内存: 8 MB SDRAM，4 MB 串行 Flash
• 系统总线: PCI 3.3 V，33 MHz，32 位
• 数据访问: DPM 或 DMA
• PROFIBUS 接口: 2 x 隔离 RS-485，D-Sub 9 针，1000 V DC 隔离
• 电源: +3.3 V ±5%，典型 700 mA
• 指示: LED SYS、COM0、COM1
• 控制: 旋转选择开关用于分配插槽 ID
• 环境: 工作 -20…+70 °C（0.5 m/s 气流），存储 -40…+85 °C，湿度 10–95% 无冷凝
• 尺寸: 120 x 94.5 x 18.5 mm
• 安装: PCI 插槽（3.3 V）
• 电磁兼容: EN 55011 / EN BS 55011；抗扰度: EN 61000-4-2/3/4/5/6/8；EN 61000-6-2 适用于工业环境
• 认证: CE、UKCA、UL 508（文件 E221530）
• 支持软件: SYCON.net；提供 netX 开发工具和驱动
