绝缘通信卡 CIFX 90-REF

双通

描述
cifX Mini PCI 卡 CIFX 90-RE\F 为基于 PC 的自动化提供专用的实时以太网通信接口。协议栈在卡上独立运行（netX 100），过程数据通过双口存储器（DPM）或 DMA 与主机交换。统一的 Hilscher 平台和驱动集合，使得无论协议或卡型如何均可使用相同的集成流程。通过加载不同固件可在同一硬件上实现多种 Real-Time Ethernet 协议。

亮点

• Mini PCI 实时以太网接口（可配置为 Master 或 Slave）
• 在 netX 100 控制器上运行的独立协议栈
• 通过双口存储器（64 KB）或 DMA 访问数据
• 标准 Mini PCI 外形（3.3 V），可选分离式以太网接口
• 工作温度可达 +70 °C（可提供扩展选件）
• 丰富的驱动和工具支持（SYCON.net、C-Toolkit）

产品说明（补充）

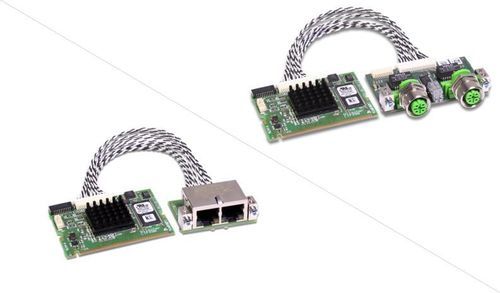

硬件选件包括不同电缆长度、可选 M12 接头、额外 NVRAM、双通道版本和分离式网络接口。cifX 产品线持续增加新协议与新格式（例如 M.2、mini PCIe half-size、CC-Link IE Field）。完善的驱动库和配置工具（SYCON.net、netX Configuration Tool）支持在 PC 自动化系统中的集成。

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技术规格

• 产品名称: CIFX 90-RE\F
• 零件号: 1290.100
• 简要描述: cifX Mini PCI PC 卡，用于 Real-Time Ethernet（Master/Slave），带用于 AIFX-RE 的以太网电缆连接器
• 控制器: netX 100
• 集成 RAM: 8 MB SDRAM
• 集成 FLASH: 4 MB 串行 Flash EPROM
• 供电电压: +3.3 V DC ±5 %
• 典型电流: 650 mA @ 3.3 V
• 连接器（电源/系统）: 通过 Mini PCI 总线
• 总线类型: Mini PCI
• 数据访问: DPM 或 DMA
• 双口存储器大小: 64 KB
• 数据宽度: 32 bit
• 系统总线速率: 33 MHz
• 通信标准: Ethernet（10BASE-T/100BASE-TX，隔离）
• 以太网连接器: Cable Connector Ethernet X4（JST SM20B-SRSS-TB(LF)(SN)）用于连接 AIFX-RE
• 指示灯: SYS 系统状态 LED
• 工作温度: 0 °C 至 +70 °C（测量时气流 0.5 m/s）
• 存储温度: -40 °C 至 +85 °C
• 湿度: 10 %–95 % 相对湿度，禁止结露
• 环境（UL）: 污染等级 2
• 海拔: 0 m 至 2000 m
• 尺寸（长 x 宽 x 高）: 60 mm x 45 mm x 9.5 mm
• 安装: Mini PCI 插座（3.3 V），Type III 系统连接器
• 配置软件: SYCON.net（master & slave）、netX Configuration Tool（slave）
• 认证: RoHS、CE、UKCA、UL 508（UL-File-Nr. E221530）
• EMC / 合规: EN 55011；抗扰度：EN 61000-4 系列，EN 61000-6-2（工业）
