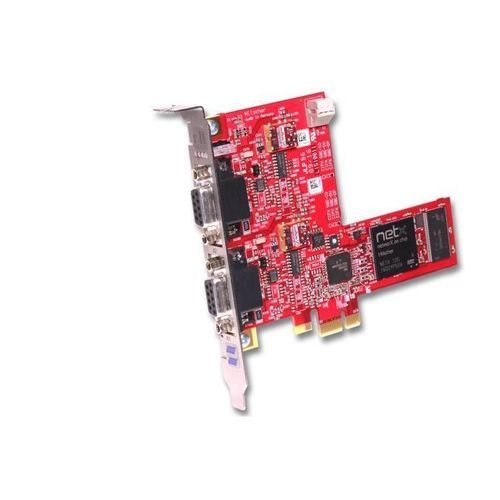

PCI Express通信卡 / 数字 CIFX 50E-2DP

双输出带输入输出处理器

产品概述
CIFX 50E-2DP 是一款用于 PROFIBUS DP（主站或从站）的 2 通道 PCI Express PC 卡，为基于 PC 的自动化提供确定性通信。cifX 系列将协议栈在卡上自主运行，并通过 Dual-Port-Memory (DPM) 或 DMA 与主机交换过程数据。Hilscher 的 netX 技术通过固件切换支持多种实时以太网和现场总线协议。

要点

• 在单个 PCI Express 插槽中提供两路 PROFIBUS DP 接口（可配置为主站或从站）
• 所有协议和卡型均采用统一的用户界面和工具
• 广泛的驱动和工具支持，便于集成（包括 C-Toolkit）
• 通过 Dual-Port-Memory (DPM) 或直接内存访问 (DMA) 访问数据
• 通过旋钮开关实现唯一槽号分配
• 在指定条件下支持最高 +70 °C 的扩展工作温度范围

支持的协议

• PROFIBUS DP 主站
• PROFIBUS DP 从站

技术参数（节选）
产品名称：CIFX 50E-2DP
部件编号：1253.410
简要描述：cifX PCI Express PC 卡，2 通道 PROFIBUS DP 主站或从站
功能：带 PCI Express 与 2 × PROFIBUS 接口的通信接口
通信控制器：netX 100
片上内存 - RAM：8 MB SDRAM
片上内存 - FLASH：4 MB 串行 Flash EPROM
系统接口 - 总线类型：PCI Express，单通道端口 (x1)
传输速率：2 GBit/s
数据访问：DPM 或 DMA (Direct Memory Access)
数据宽度：32 bit
通信接口 - 标准：PROFIBUS（隔离 RS-485）
隔离电压：1000 V DC（测试 1 分钟）
连接器：D-Sub，母头，9 针（×2）
电源 - 电压：+3.3 V DC ±5 %
电源 - 3.3 V 下典型电流：840 mA
指示灯：SYS（系统状态 LED）；COM0 与 COM1（双 LED）
操作元件：用于分配槽号（卡 ID）的旋钮开关
工作温度范围：-20 °C … +70 °C（测量气流 0.5 m/s）
存储温度范围：-40 °C … +85 °C
湿度：10 % … 95 % 相对湿度，禁止结露
海拔：0 m … 2000 m
设备尺寸（长 × 宽 × 高）：120 mm × 94.5 mm × 18.5 mm
安装：PCI Express x1 插槽（3.3 V）
合规性：RoHS: 是；CE: 是；UKCA: 是；UL 认证：UL 508 (UL-File-Nr. E221530)
配置软件：SYCON.net

特性 / 技术规格

• 型号：CIFX 50E-2DP
• 部件编号：1253.410
• 协议通道：2 × PROFIBUS DP（主站或从站）
• 控制器：netX 100
• RAM：8 MB SDRAM；Flash：4 MB serial Flash EPROM
• 主机接口：PCI Express x1 (3.3 V)，2 GBit/s
• 数据访问：Dual-Port-Memory (DPM) 或 DMA
• 电气接口：隔离 RS-485；隔离电压 1000 V DC
• 连接器：2 × D-Sub 9 针（母）
• 电源：+3.3 V DC ±5%，典型电流 840 mA
• 指示灯：SYS、COM0、COM1 LED
• 工作温度：-20 °C 至 +70 °C（在指定气流下）
• 尺寸：120 × 94.5 × 18.5 mm；安装于 PCIe x1 插槽
• 认证：CE、UKCA、RoHS、UL 508 (UL-File-Nr. E221530)
