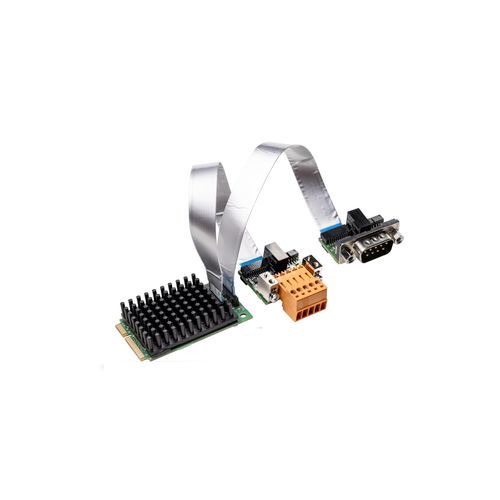

PCI Express通信卡 / CANopen CIFX 90E-2CODNETF

DeviceNetDMA

产品概述
CIFX 90E-2CO\DN\ET\F 是一款用于 PC 自动化的 Mini PCI Express 双通道通信卡。它提供 1 路 CANopen 和 1 路 DeviceNet 接口，每路可配置为 Master 或 Slave。协议栈在卡上独立运行（netX 固件），并通过 Dual-Port-Memory 或 DMA（直接内存访问）与主机交换过程数据。统一的 Hilscher cifX 驱动与工具集，确保在不同协议与卡型之间的一致集成。硬件选项包括分离式网络接口（15 cm 或 30 cm 电缆）、M12 接头、可选 NVRAM，以及最高可达 70 °C 的扩展温度版本。

主要特点

• 在单个 Mini PCI Express 插槽内提供一路 CANopen 和一路 DeviceNet（可配置为 Master 或 Slave）
• 所有协议与卡型采用统一的用户界面
• 通过丰富的设备驱动和免费 C-Toolkit 实现便捷集成
• 通过 Dual-Port-Memory 或 DMA 访问数据
• 提供分离式网络接口（15 cm 或 30 cm 电缆）
• 扩展工作温度版本可达 70 °C
• 可通过加载不同 netX 固件切换通信协议

支持的协议

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

订购信息
产品名称 | 零件编号 | 简要说明
CIFX 90E-2CO\DN\ET\F | 1293.574 | 双通道 PC 卡 Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 许可 | 8212.000 | 两个 Master 许可
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | 双通道 PC 卡 Mini PCI Express - 扩展温度范围（含 30 cm 电缆）

技术规格

• 外形尺寸: Mini PCI Express（半高卡）
• 通道数: 2 通道
• 现场总线接口: 1 x CANopen 与 1 x DeviceNet（Master 或 Slave）
• 主机接口: Dual-Port-Memory 或 DMA（直接内存访问）
• 网络接口: 分离式网络接口（电缆选项 15 cm / 30 cm）
• 温度: 扩展工作温度版本（最高可达 70 °C）
• 固件: 可通过加载不同 netX 固件选择协议
• 软件: 统一的 Hilscher cifX 驱动与工具；提供 C-Toolkit
• 硬件选项: M12 接头、可选 NVRAM、有/无散热片变体及 2 通道型号
• 典型订购参考: 1293.574 及其变体（见订购信息）
