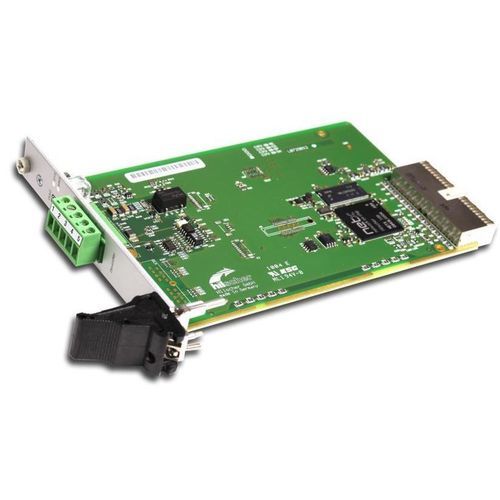

CompactPCI卡片 / 接地总线 CIFX 80-DN

USBDeviceNet

产品概述 cifX 系列 PC 卡为基于 PC 的自动化提供统一的实时以太网和现场总线支持。协议栈在卡上独立运行，使用双端口存储器（DPM）或 DMA（直接内存访问）与主机交换过程数据。netX 技术使得通过更换固件即可在单一硬件上实现多种实时以太网协议。可选硬件包括不同线缆长度、M-12 连接器、可选 NVRAM、扩展温度范围、双通道卡或分离式网络接口，可满足多种工业应用需求。

主要特性

• 通用 DeviceNet PC 卡，可配置为主站或从站
• 跨协议和卡型统一的用户界面
• 丰富的驱动支持及免费 C-Toolkit，便于集成
• 通过双端口存储器（DPM）或 DMA 访问数据
• 工作温度范围可达 +70 °C（有气流条件）

支持的协议

• DeviceNet Master
• DeviceNet Slave

技术参数（摘录） 产品名称：CIFX 80-DN
部件编号：1280.510
简要描述：PC Card cifX Compact PCI DeviceNet 主站或从站
功能：带 Compact PCI 与 DeviceNet 接口的通信接口
通信控制器 - 类型：netX 100
内置存储 - RAM：8 MB SDRAM
内置存储 - FLASH：4 MB 串行 Flash EPROM
电源 - 供电电压：+3.3 V DC ±5 %
电源 - 最大电流（典型）：650 mA（3.3 V 下）
连接器：通过 Compact PCI 总线
系统接口 - 总线类型：Compact PCI
数据访问：DPM 或 DMA（Direct Memory Access）
双端口存储器大小：64 KB
数据宽度：32 bit
传输速率：33 MHz
通信接口 - 通信标准：DeviceNet
接口类型：符合 DeviceNet 规范的 ISO-11898，光学隔离
连接器（DeviceNet）：COMBICON，公头，5 针
绝缘电压：1000 V DC（测试 1 分钟）
诊断接口 - 类型：USB
诊断连接器：Mini B USB 插头，5 针
指示灯 - LED 显示：SYS（系统状态 LED），MNS（模块网络状态双 LED）
允许环境条件 - 工作温度范围：-20 °C ... +70 °C（测量时气流：0.5 m/s）
存储温度范围：-40 °C ... +85 °C
湿度：10 % … 95 % 相对湿度，禁止结露
环境：为符合 UL 使用：设备须在污染度 2 的环境中使用。
海拔：0 m … 2000 m
设备 - 尺寸（长 x 宽 x 高）：162.5 mm x 100 mm x 20 mm
安装/装配：Compact PCI 插槽（3.3 V）
配置：主站与从站配置软件：SYCON.net；从站配置软件：netX Configuration Tool
合规性 - RoHS：是
UL 认证：UL（设备按 UL 508 认证）- UL 档案：UL-File-Nr. E221530
符合 EMC 指令 - CE 标志：是；UKCA 标志：是；发射：EN 55011 / EN BS 55011；抗扰度：EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

规格 / 技术规格

• 产品名称：CIFX 80-DN
• 部件编号：1280.510
• 协议：DeviceNet（主站或从站）
• 控制器：netX 100
• RAM：8 MB SDRAM
• Flash：4 MB 串行 Flash EPROM
• 双端口存储：64 KB
• 数据宽度：32 bit
• 主机总线：Compact PCI（3.3 V），传输速率 33 MHz
• 供电电压：+3.3 V DC ±5 %，典型电流 650 mA
• DeviceNet 接口：ISO-11898，光学隔离；COMBICON 公头 5 针连接器
• 绝缘电压：1000 V DC（1 分钟）
• 诊断：Mini B USB 连接器
• LEDs：SYS 和 MNS
• 工作温度：-20 °C 至 +70 °C（气流 0.5 m/s 时）
• 存储温度：-40 °C 至 +85 °C
• 湿度：10–95 % RH，禁止结露
• 尺寸：162.5 x 100 x 20 mm；安装于 Compact PCI 插槽（3.3 V）
• 标准/认证：符合 RoHS；UL 508（UL-File E221530）；EMC：EN 55011、EN 61000 系列、EN 61000-6-2
