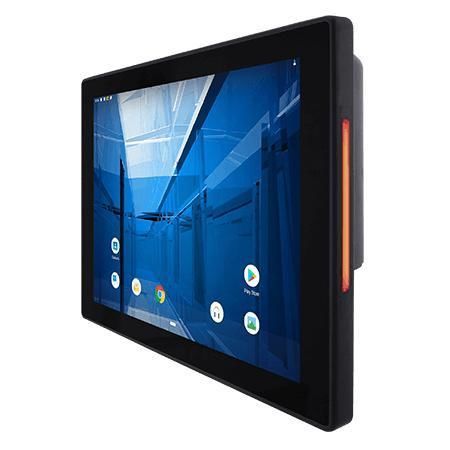

PCAP电容式触摸屏工业平板电脑 R12IQ3S-PCM2AC-POE

TFT LCD多点触摸屏式12.1"

产品概述
Winmate R12IQ3S-PCM2AC-POE 是一款 12.1 英寸的 HMI 面板电脑，搭载 Qualcomm Snapdragon 660 S 系列，适用于机械控制、工厂自动化与操作员 HMI。配备 1024 x 768 TFT 显示屏与投射电容多点触控、无风扇散热、超低功耗、支持 PoE、可选 HF RFID 读卡器、内置 RGB 灯条以及前面板 IP65 防护。

重点特色

• 12.1" 1024 x 768 TFT，投射电容式 (PCAP) 多点触控
• 无风扇设计与超低功耗
• 支持 PoE（IEEE 802.3at PD，25 W）
• 可选 HF RFID 读卡器（13.56 MHz）
• S 系列纤薄设计，真平面前端便于清洁
• 前面板 IP65 防水防尘
• 两侧内置 RGB LED 状态灯条

设计与功能

• PoE 可通过单根网线同时传输数据与电源，简化布线并便于集中供电管理，适用于门禁与工业自动化
• S 系列纤薄机身（比传统面板机薄约 35%），减少边框体积并简化维护
• P-Cap 触控采用耐划伤玻璃盖板，支持 4 点多点触控，适合手指操作
• 可编程 RGB 灯条用于远程状态指示，配合可选 HF RFID/NFC 支持受限访问控制
• 前面板密封达 IP65，可防止灰尘及飞溅水

认证

• CE
• FCC

特性 / 规格

• 显示尺寸：12.1 inches
• 触控 / 玻璃：Projected Capacitive Multi-Touch Screen
• 分辨率：1024 x 768
• 面板亮度：500 nits
• 对比度：1000:1
• 视角：89/89/89/89
• 有效显示面积：245.76 x 184.32 mm
• 处理器：Qualcomm Snapdragon 660 (Octa-Core 2.2 GHz)
• 内存：3 GB LPDDR4
• 存储：eMMC onboard 32 GB
• 操作系统：Android 9.0
• WLAN / 蓝牙：可选
• RFID：HF 13.56 MHz（可选）
• 灯条：两侧内置 RGB LED 状态灯条
• 尺寸：296 x 227 x 46 mm；开孔尺寸：282 x 207 mm
• 重量：3.4 kg
• 安装：面板安装 / VESA 安装支持
• 外壳：金属外壳（铝）
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH 非冷凝
• 工作温度：0°C 至 50°C；存储温度：-20°C 至 60°C
• 抗冲击 / 抗振动：符合 MIL-STD-810G
• 防护等级：前面板 IP65
• I/O 端口：2 x USB 2.0 (Type A), 1 x USB 3.0 (Type C)
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x LAN PoE at/af（注：USB-to-LAN AX88178A 实现）
• 视频：1 x Micro HDMI（可选）
• 音频：2 x 扬声器
• SD 卡槽：Micro SD
• 附件：100-240V AC-DC 适配器、电源线、端子转接线、VESA 螺丝等
• 电源：默认 12V DC via terminal block；可选 9-36V；适配器 12V 50W；PoE PD 符合 IEEE 802.3at（25 W）
