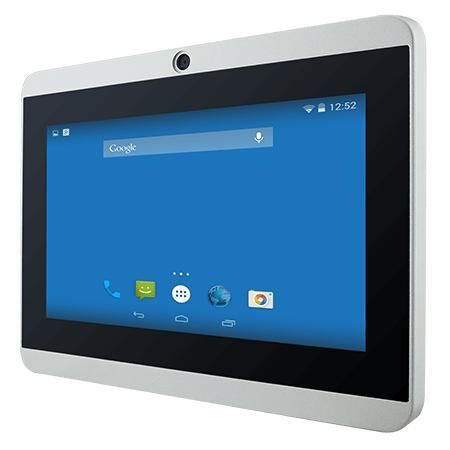

多触点触摸屏工业平板电脑 W07FA3S-PCO1-POE

PCAP电容式触摸屏7"1024 x 600

产品概述
Winmate W07FA3S-PCO1-POE 是一款基于 NXP i.MX6 S 系列的 7 英寸 HMI 面板电脑，面向机器控制、工厂自动化与操作员界面。其 S 系列纤薄外观、前面板 IP65 防护、无风扇散热及 PoE 支持适用于门禁、会议室预订终端及工业物联网接口等场景。

主要特性

• 7.0 英寸 1024 x 600 投射电容多点触控（PCAP）
• 无风扇设计、超低功耗
• 支持 PoE（PD，IEEE 802.3at，最多 25 W）
• 可选 2 MP 前置摄像头
• 可选 HF RFID 读取器（13.56 MHz）
• 前面板 IP65 防尘防溅

认证

• CE
• FCC

显示

• 尺寸：7.0 inches
• 触控 / 玻璃：Projected Capacitive Multi-Touch (PCAP)
• 分辨率：1024 x 600
• 面板亮度：1000 nits
• 对比度：700:1
• 可视角度：75/75/75/70
• 有效显示区域：153.6 x 90 mm

系统规格

• 处理器：NXP i.MX6 双核 1.0 GHz
• 内存：1 GB（默认）；2 GB（可选）
• 存储：eMMC 16 GB（默认）；32 GB（可选）
• 操作系统（可选）：Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• WLAN / 蓝牙：可选支持
• RFID：HF 13.56 MHz（可选）

机械

• 尺寸：189.4 x 145.4 x 39.8 mm
• 开孔尺寸（Cut out）：175.5 x 131.5 mm
• 重量：1.0 kg
• 安装：壁挂（默认）；VESA（可选）
• 外壳：金属机壳
• 散热：无风扇设计

环境

• 工作湿度：10% 到 90% RH，无冷凝
• 工作温度：0°C 到 50°C
• 存储温度：-10°C 到 60°C
• 防护等级：前面板 IP65

I/O 接口

• USB：1 x Console (Mini USB)、1 x USB OTG、1 x USB2.0 Type-A
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x RJ45（支持 PoE PD，IEEE 802.3at）
• 视频：1 x Micro HDMI（可选）
• 音频：1 x 扬声器
• 存储卡：1 x Micro SD 卡槽
• 扩展：1 x mPCIe 插槽（半尺寸，可用于 Wi‑Fi 模块）
• CANBUS：1 x D-sub9
• 电源输入：1 x 12V DC，2 针端子块

附件

• 标配附件：100~240V AC 转 12V DC 适配器；电源线；端子转 2.5Ø 母接线；开线端带端子线；VESA 螺丝；驱动光盘与手册（视配置而定）
• 可选附件：VESA 桌面支架；前侧壁挂套件；VESA 支架安装套件；相机/RFID/Wi‑Fi 模块

电源

• 电源额定：12V DC
• 适配器：12V 50W
• PoE：PD 遵循 IEEE 802.3at（最多 25 W）

技术规格

• 型号：W07FA3S-PCO1-POE
• Brand: Winmate
• 显示：7.0" 1024 x 600 PCAP，1000 nits，700:1
• 处理器：NXP i.MX6 双核 1.0 GHz
• 内存 / 存储：1 GB / 16 GB eMMC（默认），可选升级
• 前面板防护：IP65
• 工作温湿度：0°C–50°C；10%–90% RH 无冷凝
• 尺寸 / 重量：189.4 x 145.4 x 39.8 mm / 1.0 kg
• I/O：USB、RS232/422/485、RJ45 PoE、Micro HDMI（可选）、扬声器、micro SD、mPCIe、CANBUS
• 电源：12V DC 输入；适配器 12V 50W；PoE PD IEEE 802.3at（25 W）
• 认证：CE、FCC
