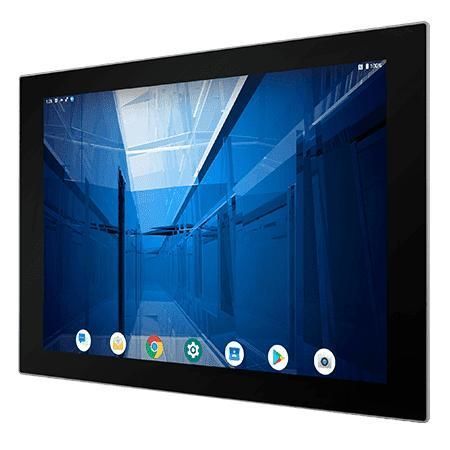

多点触摸屏式工业平板电脑 R15IM3S-PCC3-POE

触摸屏TFT LCDPCAP电容式触摸屏

概述
Winmate R15IM3S-PCC3-POE 是一款 15 英寸 ARM A53 S 系列 HMI 面板电脑，适用于机器控制、工厂自动化和操作员 HMI。配备 15.0 英寸 1024 x 768 TFT 显示屏（投影式电容多点触控 PCAP）、无风扇散热、超低功耗、支持 PoE、可选 2MP 前置摄像头和可选 HF RFID 读卡器，前面板具备 IP65 防水防尘设计。设备支持 Android 或 Linux 操作系统，面向工业采购商、OEM 及系统集成商。

主要特性

• 15.0 英寸 1024 x 768 TFT，投影式电容多点触控（PCAP）
• 无风扇散热设计，超低功耗
• 支持 PoE（PD，IEEE 802.3at，25 W）
• 可选 2 MP 前置摄像头
• 可选 HF RFID 读卡器（13.56 MHz）
• 机身纤薄平整（相比传统面板 PC 约薄 35%）
• 前面板达到 IP65 防护等级
• 支持 Android 或 Linux 操作系统

Power over Ethernet (PoE)
R15IM3S-PCC3-POE 支持符合 IEEE 802.3at（25 W）的 PoE（PD），实现数据与供电同轴传输，简化布线并便于集中供电管理。PoE 适用于门禁、会议室预定终端及工业自动化场景。

设计
S 系列机型比传统面板 PC 约薄 35%，前面板为平整设计，易于清洁维护，减少边缘灰尘堆积，便于在现代环境中安装。

P-Cap 触控
投影式电容触控采用耐刮玻璃面板，支持 4 点多点触控，响应灵敏，适合操作员使用场景。

前面板 IP65
前面板按 IP65 密封，能防尘并防止水溅，适用于可能发生意外溢洒或飞溅的环境。

技术规格

• 显示: 15.0 inches；Projected Capacitive Multi Touch；分辨率 1024 x 768；亮度 300 nits；对比度 2000:1；有效区域 304.1 x 228.1 mm；可视角 88/88/88/88
• 系统: 处理器 ARM A53 (Quad Core 2.0 GHz)；内存 4 GB LPDDR4；存储 eMMC 32 GB onboard；操作系统 Android 11（默认，可升级至 Android 13）；Linux Yocto 5.15.47 with QT 5.15（可选）；Ubuntu Server 22.04（可选）
• 机械: 尺寸 363.4 x 277.86 x 44.5 mm；开孔尺寸 346.5 x 261 mm；重量 3.6 kg；安装方式 面板安装和 VESA；外壳 金属；散热 无风扇
• 环境: 工作湿度 10%–90% RH 非冷凝；工作温度 0°C–50°C；存储温度 -20°C–60°C；抗冲击 MIL-STD-810H Method 516.8 Procedure I；抗振动 MIL-STD-810H Method 514.8 Procedure I；前面板 IP65
• 认证: CE、FCC
• 接口: 2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG；1 x RS232/422/485（默认 RS232）；1 x LAN 10/100/1000 Mbps；1 x Micro HDMI 输出（可选）；2 x 扬声器；1 x Micro SD 插槽（最大 32 GB）
• 电源: 12V DC 通过端子块（默认）；可选 9~36V 输入；适配器 12V 50W；PoE PD IEEE 802.3at（25 W）
• 摄像头: 前置 2 MP（可选）
• 配件: 100~240V AC 转 DC 适配器、电源线、端子块到 2.5Ø 母头适配线、开线端子线缆、VESA 螺丝
