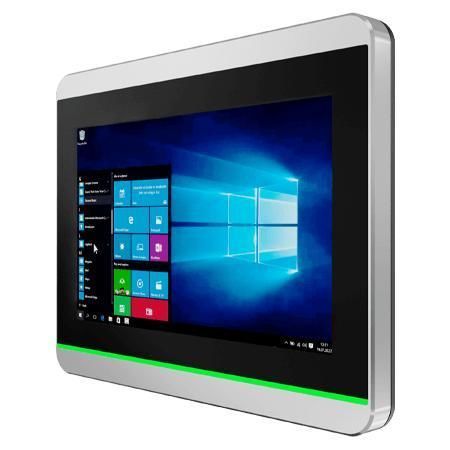

多点触摸屏式工业平板电脑 W07IP3S-PCT1AC-POE

PCAP电容式触摸屏7"1024 x 600

概述
Winmate W07IP3S-PCT1AC-POE 是一款 7" S 系列 HMI 面板电脑，搭载 Intel® Pentium® N4200（Apollo Lake）。适用于机器控制、工厂自动化和操作员 HMI，特点为窄边薄型机身、无风扇设计和前面板 IP65 防护。可选 PoE PD、RGB 状态灯条、HF RFID 读卡器和前置摄像头等配置。

主要特性

• 7" 1024 x 600 投射电容式（PCAP）多点触控屏
• Intel® Pentium® N4200 处理器（1.1 GHz，睿频至 2.5 GHz）
• 无风扇设计，静音低功耗
• 双 Intel® 以太网控制器（部分接口可选 PoE PD，IEEE 802.3at 最多 25 W）
• 内置 RGB LED 状态灯条（可编程）
• 前面防护 IP65，整机 IP22
• 可选 2MP 前置摄像头与 13.56 MHz HF RFID 读卡器

产品亮点 / 详细说明
PoE PD 支持通过单根线缆同时传输数据和电源，简化布线并便于集中供电管理，适用于分布式 HMI 部署。S 系列机身较传统面板机薄约 35%，真实平整的前面便于清洁维护。P‑Cap 触控玻璃耐刮伤，支持 4 点多点触控。RGB 灯条用于远距状态指示，HF RFID 支持受限门禁与操作员识别。

系统规格

• 处理器: Intel® Pentium® N4200（1.1 GHz，最高 2.5 GHz）
• 内存: 默认 4 GB DDR3L（可选 8 GB）
• 存储: 默认 128 GB SSD；可选 256/512 GB、1 TB；1 x M.2 2242 B‑key（SATA III）
• 以太网控制器: 2 x Intel® Ethernet Controller（部分变体为 2.5 Gbps）
• 安全: TPM 2.0
• 操作系统: 可选 Windows 10 IoT Enterprise（64‑bit）；可选 Linux 发行版

显示

• 尺寸: 7.0 英寸
• 触控/玻璃: Projected capacitive 多点触控（PCAP），4 点
• 分辨率: 1024 x 600
• 面板亮度: 320 nits（部分摘要显示更高值）
• 对比度: 列表值 1000:1（不同来源存在差异）
• 可视角度: 75/75/75/70
• 有效显示区: 153.6 x 90 mm

机械

• 尺寸: 189.4 x 145.4 x 39.8 mm
• 开孔尺寸: 175.5 x 131.5 mm
• 重量: 约 1.0 kg
• 安装: 默认壁挂；可选 VESA 安装
• 外壳: 金属机壳

环境

• 工作湿度: 10% 至 90% RH，无冷凝
• 工作温度: 0 °C 至 50 °C
• 存储温度: -10 °C 至 60 °C（部分资料列出 -20 °C）
• 防护等级: 前面 IP65，整机 IP22

认证

• CE
• FCC

I/O 接口与扩展

• USB: 2 x USB 3.2 Gen2x1 (Type‑A)
• 串口: 1 x RS232/422/485（默认 RS232）
• LAN: 2 x RJ45（部分变体为 2.5 Giga）；一端口可选 PoE PD（IEEE 802.3at，25 W）
• 音频: 1 x 扬声器
• 视频: HDMI 1.4 可选
• 扩展: 1 x M.2 2242 B‑key（SSD），1 x M.2 2230 E‑key（Wi‑Fi）
• 电源输入: 1 x 12V DC，3‑pin 端子块

电源

• 工作电源: 标准 12V DC；可选 9–36V
• 适配器: 列表中有 12V 50W
• PoE: PoE PD 遵循 IEEE 802.3at（最高 25 W）

配件

• 随附 / 可用: 100–240V AC→DC 适配器、电源线、端子块转接线、开放线缆、VESA 螺钉
• 可选配件: VESA 桌面支架、前侧壁挂安装套件、VESA 支架套件

技术规格

• 型号: W07IP3S-PCT1AC-POE
• 品牌: Winmate
• 处理器: Intel® Pentium® N4200（最高 2.5 GHz）
• 内存: 默认 4 GB DDR3L（可选 8 GB）
• 存储: 默认 128 GB SSD；可扩展至 1 TB（M.2 2242）
• 显示: 7.0" PCAP 多点触控，1024 x 600
• 以太网: 双 Intel® 以太网（一个端口可选 PoE PD，IEEE 802.3at 25 W）
• 前面防护: IP65
• 机壳: 金属，风扇无设计
• 尺寸: 189.4 x 145.4 x 39.8 mm；重量: ~1.0 kg
• 安装: 默认壁挂；VESA 可选
• 安全: TPM 2.0
• 认证: CE, FCC
