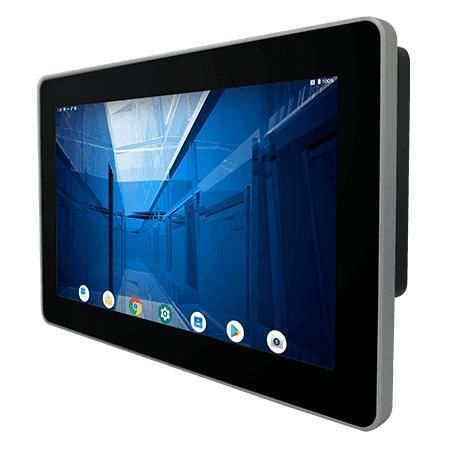

多触点触摸屏工业平板电脑 W10MG3S-PCH2-POE

触摸屏PCAP电容式触摸屏10.1"

概述
Winmate W10MG3S-PCH2-POE 是一款 10.1 英寸 S 系列 HMI 面板电脑，採用 ARM（2 x A78 + 4 x A55）處理器。其設計適用於機器控制、工廠自動化及操作員介面，具備 PoE 整合、前面板 IP65 保護與低功耗特性。預設作業系統為 Android 13；可選 Linux Yocto 與 Ubuntu 22.04。

重点特色

• 10.1 吋 1280 x 800，投射電容式多點觸控（P-CAP）
• 支援 PoE（PD 遵循 IEEE 802.3at，25 W）
• 可選 2 MP 前置鏡頭
• 可選 HF RFID 讀取器（13.56 MHz）
• 前面板具 IP65 防護
• 無風扇設計，運行安靜且低功耗

产品亮点与应用

• P-CAP 觸控面板提供響應快速的 4 點多點觸控，適用於工業級 HMI 與操作面板。
• 無風扇散熱採用散熱片與均溫板（vapor chamber），確保長時間運行的穩定性。
• 前面板 IP65 可防止操作面遭受飛濺與灰塵侵入，提升現場可靠性。
• PoE 功能可透過單一以太網線同時傳輸電力與資料，便於遠端或空間受限之安裝。

规格 / 技术参数

• 显示 - 尺寸: 10.1 inches
• 显示 - 触控 / 玻璃: Projected Capacitive Multi Touch Screen
• 显示 - 分辨率: 1280 x 800
• 显示 - 亮度: 350 nits
• 显示 - 对比度: 800:1
• 显示 - 视角: 85/85/85/85
• 显示 - 有效面积: 216.96 x 135.6 mm
• 系统 - 处理器: ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• 系统 - 内存: 4 GB LPDDR4
• 系统 - 存储: Onboard 32 GB
• 系统 - 操作系统: Android 13（默认）；Linux Yocto 5.15.47 + Qt 5.15（可选）；Ubuntu 22.04（可选）
• 系统 - WLAN / 蓝牙: 支持（可选）
• 系统 - RFID: HF RFID Reader 13.56 MHz（可选）
• 机械 - 尺寸: 264 x 173 x 36 mm
• 机械 - 面板开孔: 250 x 159 mm
• 机械 - 重量: 1.2 kg
• 机械 - 安装: Panel mount；VESA mount
• 机械 - 外壳: 塑料前框 + 金属后盖
• 机械 - 冷却: 无风扇设计
• 环境 - 工作湿度: 10% 至 90% RH，非凝结
• 环境 - 工作温度: 0°C 至 50°C
• 环境 - 存储温度: -20°C 至 60°C
• 环境 - 抗冲击: MIL-STD-810H Method 516.8 Procedure I
• 环境 - 抗振动: MIL-STD-810H Method 514.8 Procedure I
• 环境 - 防护等级: 前面板 IP65
• 认证: CE、FCC
• I/O 端口 - USB: 2 x USB 2.0 Type A；1 x USB 2.0 Type C (OTG)
• I/O 端口 - 串口: 1 x RS232/422/485（默认 RS232）
• I/O 端口 - LAN: 1 x LAN 10/100/1000 Mbps
• I/O 端口 - 视频: 1 x Micro HDMI 输出（可选）
• I/O 端口 - 音频: 1 x 扬声器
• I/O 端口 - SD 卡: 1 x Micro SD card slot
• 附件: 100~240V AC to DC Adapter；电源线；Terminal Block 至 2.5Ø 母座适配线；open wire 带端子接线；VESA 螺丝
• 电源 - 额定: 12V DC（Terminal Block，默认）；9~36V（可选）
• 电源 - 适配器: 12V 50W
• 电源 - PoE: PoE (PD) 遵循 IEEE 802.3at（25 W）
• 摄像头 - 前置: 2 MP（可选）
