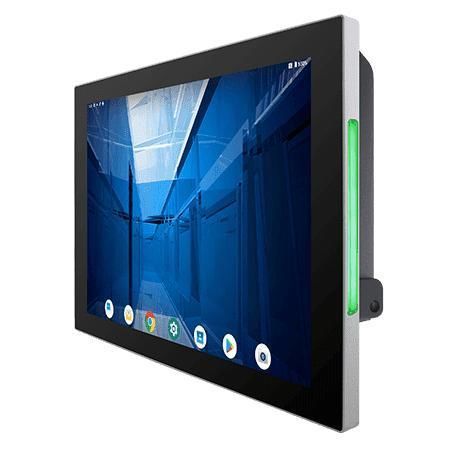

多触点触摸屏工业平板电脑 R15MG3S-PCC3AC-POE

触摸屏PCAP电容式触摸屏15"

概述
Winmate R15MG3S-PCC3AC-POE 是一款 15 英寸 S 系列 HMI 面板电脑，适用于机器控制、工厂自动化和操作员界面。产品配备 ARM（2 x A78 + 4 x A55）处理器、前面板 IP65 防护、无风扇散热及内置 RGB LED 状态灯条。支持 PoE 及模块化可选件，便于安装与系统集成。

主要特性

• 15" 1024 x 768，投影电容多点触控 (P-CAP)
• 内置 RGB LED 状态灯条（两侧）
• 支持 Power over Ethernet（PoE PD，IEEE 802.3at，25 W）
• 可选 2MP 前置摄像头
• 可选 HF RFID 读卡器（13.56 MHz）
• 前面板 IP65（防水防尘）
• 无风扇设计，运行静音且功耗低

产品亮点与设计

• 响应灵敏的 4 点多点触控 P-CAP 屏幕，适合操作员交互
• 无风扇散热采用散热片和蒸汽室以实现可靠的热管理
• 可编程 RGB 灯条用于可视化状态指示
• PoE 将电源与数据合并在单根以太网线传输，简化布线
• 默认操作系统为 Android 13；亦可选装 Linux Yocto 或 Ubuntu

认证

• CE
• FCC

选项说明

• 前置摄像头：可选 2MP 模块
• RFID：可选 HF RFID 读卡器（13.56 MHz）
• WLAN / 蓝牙：可选
• 操作系统：Android 13（默认）；Linux Yocto 5.15.47 with QT 5.15（可选）；Linux Ubuntu 22.04（可选）

技术规格

• 型号：R15MG3S-PCC3AC-POE
• 显示尺寸：15.0 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen
• 分辨率：1024 x 768
• 面板亮度：300 nits
• 对比度：2000:1
• 可视角度：88,88,88,88
• 可视区：304.1 x 228.1 mm
• 处理器：ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• 内存：4 GB LPDDR4
• 存储：板载 32 GB
• 操作系统：Android 13（默认）；Linux Yocto 5.15.47 with QT 5.15（可选）；Linux Ubuntu 22.04（可选）
• WLAN：可选
• 蓝牙：可选
• RFID：HF RFID Reader 13.56 MHz（可选）
• 灯条：两侧内置 RGB LED 状态灯条
• 尺寸：363.4 x 277.86 x 44.5 mm
• 开孔尺寸（Cut out）：346.5 x 261 mm
• 重量：3.6 kg
• 安装：面板安装；VESA 安装
• 外壳：金属外壳
• 散热系统：无风扇设计
• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-20°C 至 60°C
• 抗冲击：MIL-STD-810H Method 516.8 Procedure I
• 抗振动：MIL-STD-810H Method 514.8 Procedure I
• IP 等级：前面板 IP65
• USB 端口：2 x USB 2.0 Type A；1 x USB 2.0 Type C (OTG)
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x LAN 10/100/1000 Mbps
• 视频：1 x Micro HDMI 输出（可选）
• 音频：2 x 扬声器
• SD 卡槽：1 x Micro SD card slot
• 电源规格：12V DC with terminal block（默认）；9~36V（可选）
• 适配器：12V 50W
• PoE：PoE (PD) 符合 IEEE 802.3at (25 W)
• 前置摄像头：2MP（可选）
• 附件：100~240V AC to DC Adapter；电源线；Terminal Block to 2.5Ø Female Adapter Cable；Open Wire Cable with terminal block connector；VESA 螺丝
